一、结构如上图:

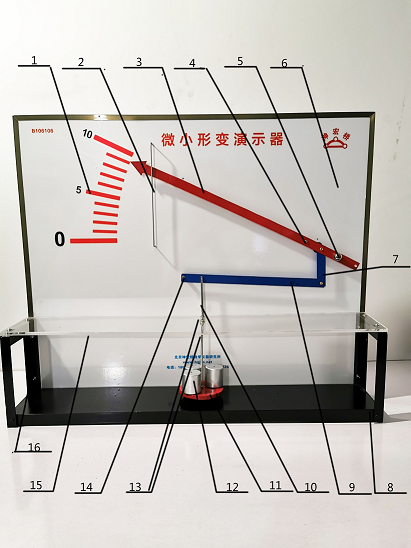

1、刻度盘 2、指针挡杆 3、指针 4、指针转轴 5、指针平衡球 6、立板 7、连接片 8、底座 9、连接横片 10、拉力杆 11、砝码盘 12、砝码 13、砝码盘拉杆 14、连接横片转轴 15、有机玻璃板 16、有机玻璃板支架
二、操作过程:
把砝码12放在砝码盘11上,由于砝码的重力,通过拉力杆13拉有机玻璃板15,使有机玻璃板15发生向下的微小形变,有机玻璃板15拉动拉力杆10,拉力杆10拉动连接横片9传递到连接片7上,连接片7拉动指针3转动,通过指针3转动,说明有机板15发生了微小形变。
三、注意事项
注意使用仪器时轻拿轻放,避免对仪器造成损伤;存放时,避免潮湿环境。
