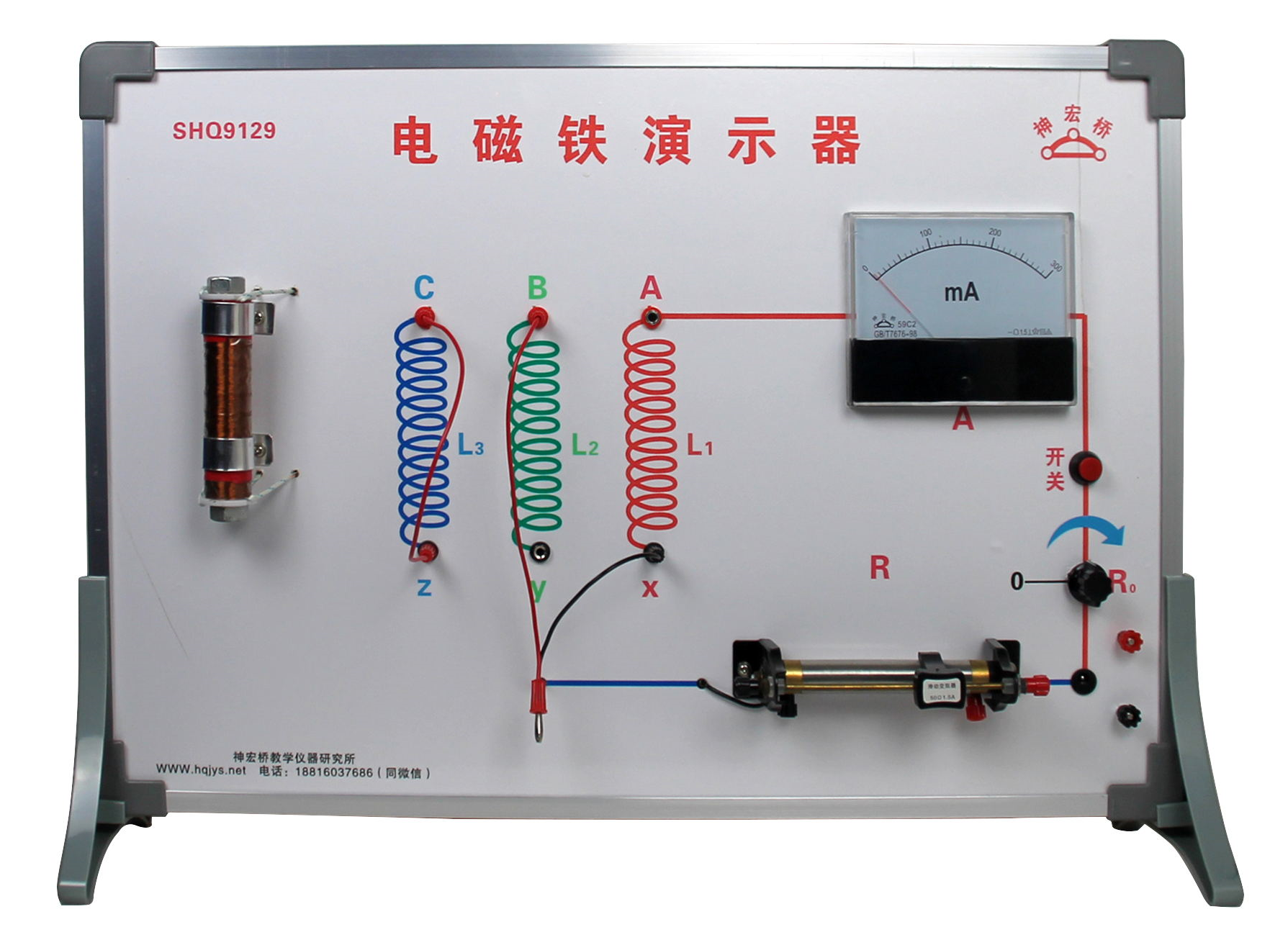

电磁铁演示器

1573281219476216

结构:

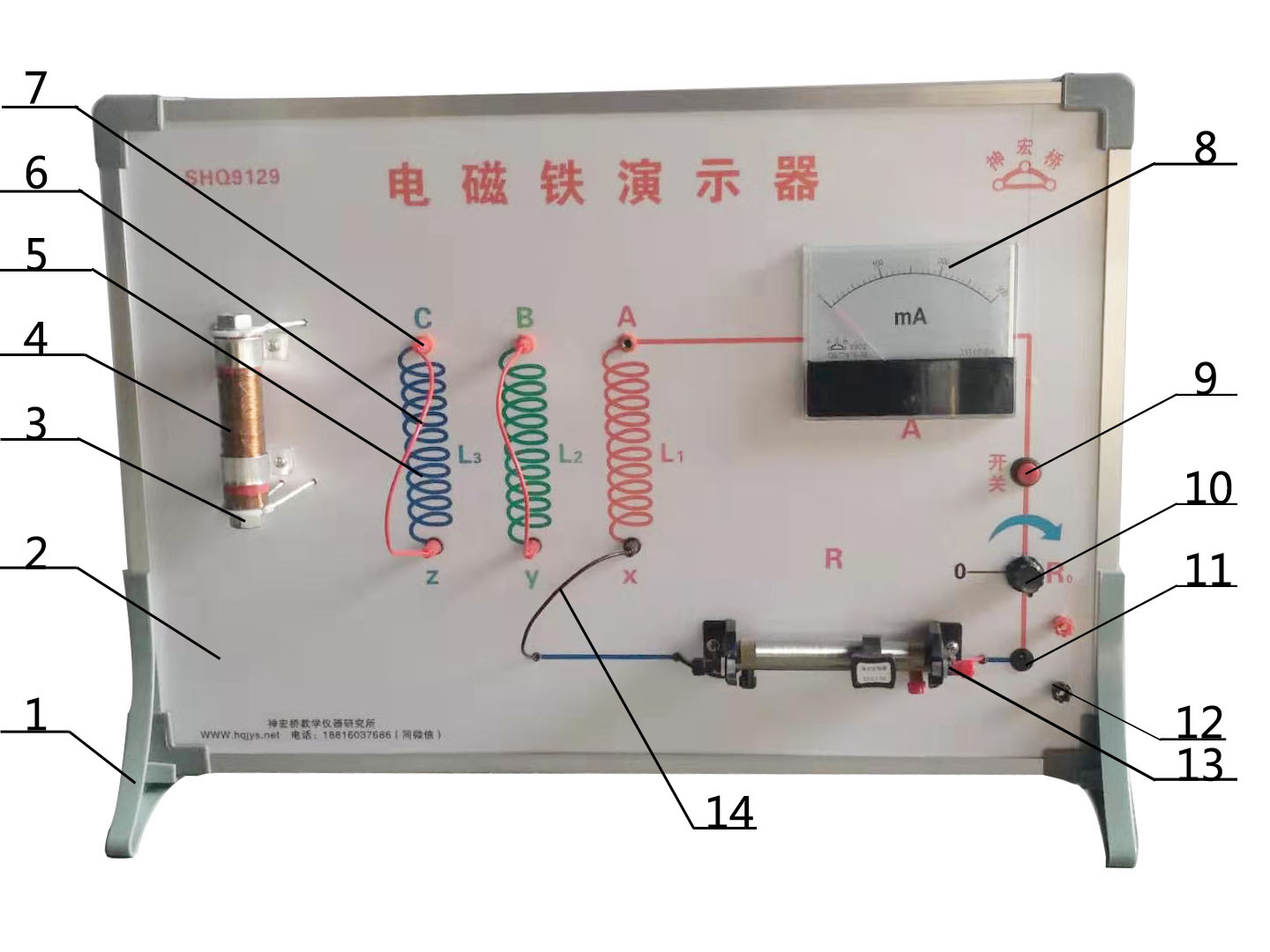

如图所示:电磁铁演示器副本副本
1、底脚  2、面板  3、电磁铁支架  4、电磁铁  5、线圈
6、连接线  7、连接线插孔  8、电流表  9、开关
10、电阻调节器  11、滑动变阻器  12、电源插孔  13、电源接线柱  14、负极连接线插头
三、步骤:
1、用36V直流电源直接插入电源插孔12,负极连接线插头14直接插入X插孔,把电阻R0调到最大值,并且把滑动变阻器的滑动触头调到阻值最大(最右端),按下电源开关9,电流表8有电流指示,然后调节滑动变阻器使电流表指针指到150200mA,这时,把钢珠靠近电磁铁,看电磁铁吸钢珠(钢珠自配)的多少。
2、用连接线6的插头分别插BX,然后负极连接线插入Y,通过调节电阻,使电流表指针与上次相同。再让电磁铁吸钢珠,看吸钢珠的多少。
3、再用一根连接线插入CY,电源负极插入Z,通过调节电阻使电流表指针与上次相同位置,再让电磁铁吸钢珠,观察吸钢珠的多少。
4、改变电流,观察电磁铁吸钢珠的多少。
