探究串并联短路灯泡实际功率演示板

一、概括:

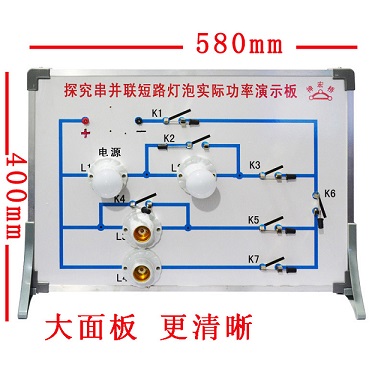

二、结构特征，如上图：

三、使用方法：

1.串联电路：

    在串联电路中，电源接6v直流电源，开关K1、K2、K3分别闭合，这时L1亮，打开K2，这时L1、L2串联，灯泡均不亮（因电压太低达不到灯泡的额定电压），这时如果在电源两接线柱之间加6v电压，L1、L2串联均发光（现在决不能闭合S2，因为这时L1承受的电压超过灯泡的额定电压，所以会烧坏）。

2.并联电路：

在并联电路中，电源接6v直流电源，断开K3、K4，闭合K5、K6、K7，闭合K1，这时L3、L4灯亮，断开K7，L4灯灭，闭合K4，L3短路灯灭。

四：注意事项

    S4闭合时间要短（处于短路状态）
