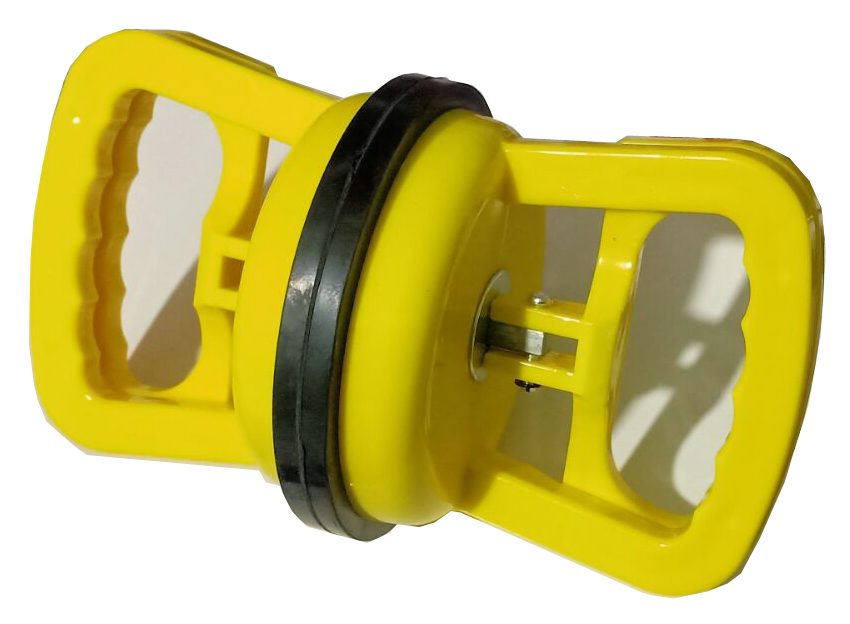

马德堡半球实验器

马德堡半球实验器

马德堡半球负压演示仪

———————————————————————————————————


21019马德堡半球使用说明书

一、概述

本产品为中学科学课讲解大气压强用,简便易用。

结构:(如下图所示)

马德堡半球022_副本_副本马德堡半球023_副本_副本马德堡半球013_副本_副本



                             二                           图 三

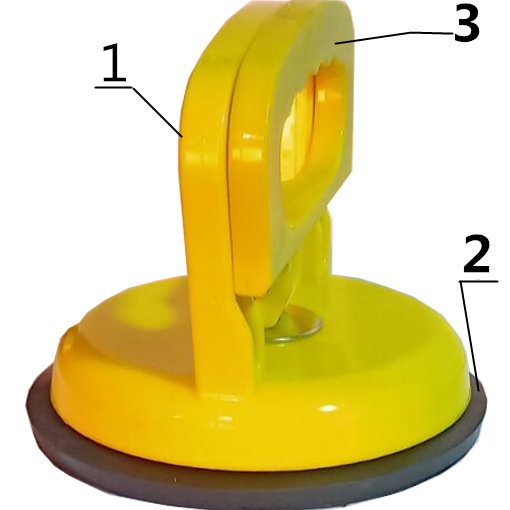

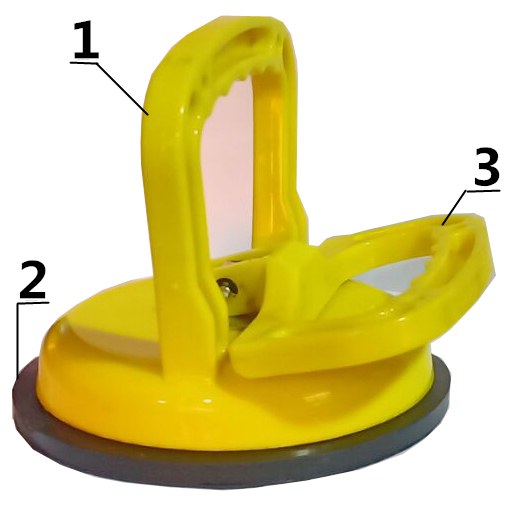

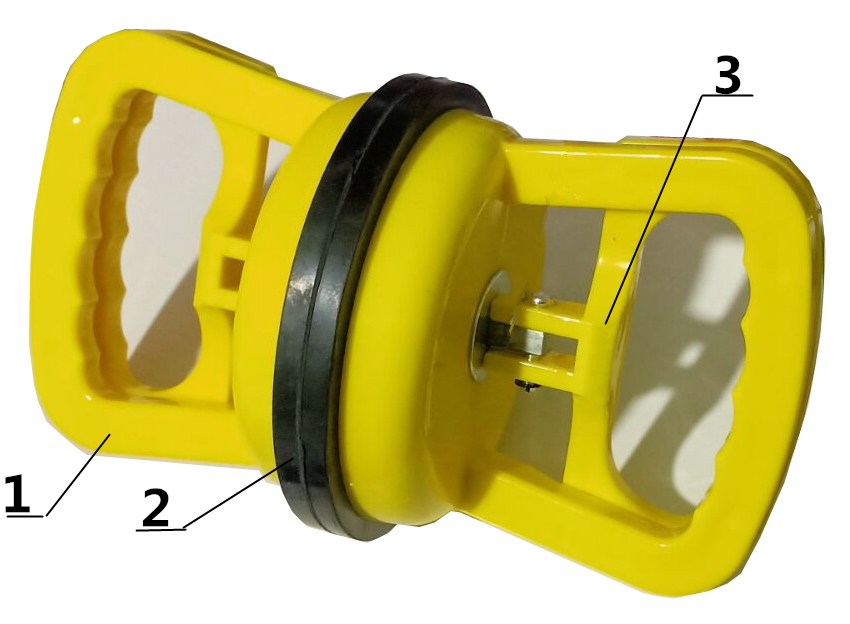

1、固定拉环;2、橡胶片3、活动拉环。

图一位松开状态,图二是闭合状态(实验状态)

三、使用方法

把两橡胶片同心合拢,然后稍用力拉动活动拉环4处于图二状态,此时仪器因为内外的大气压力差而紧紧地粘合在一起了,此时两半球不宜被分开。如果将活动拉环4松开使半球处于图一状态,仪器就很容易的分开了。


——————————————————————————————————————

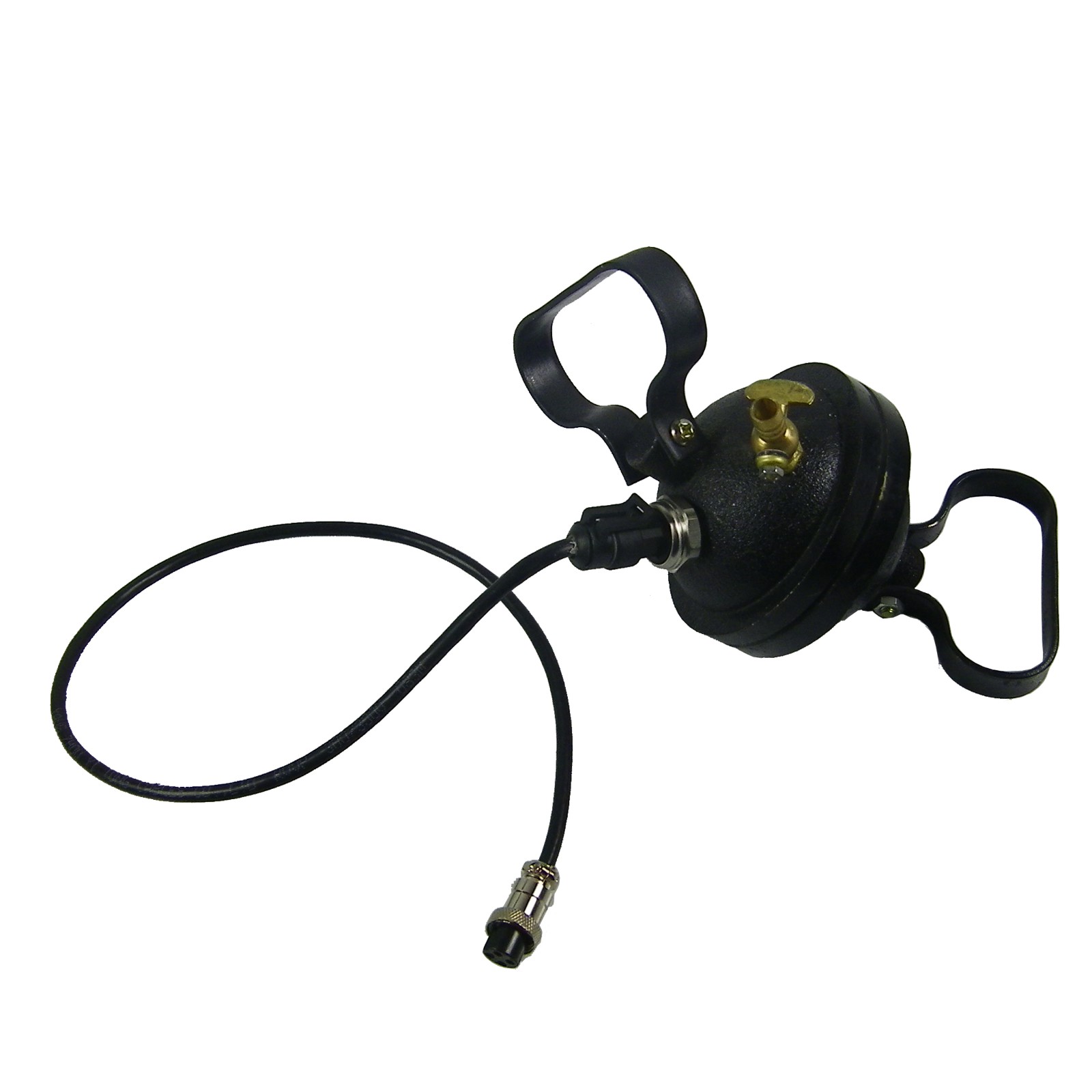

马德堡半球负压演示仪

一、概述:

    本仪器是我所根据中物理新教材而设计的,该仪器结构简单,效果明显,操作方便,美观大方。

二、结构:(如图所示)

1、传感器;QQ图片20220110110826

2、气门;

3、阀门;

4、半球;

5、把手



三、使用方法:

    1、在两个半球边缘涂上黄油或凡士林(自配)等密封剂,合并两半球,打开阀门3,抽出球内空气并关闭阀门3

    2、用力向相反方向拉动两半球,此时由于负压作用,两球紧密吸在一起。

    3、可用传感器1观察球内负压值(学校须自配数据采集器)。

四、注意事项:

    1、用完应清理干净密封剂。

    2、请将仪器放置在通风干燥的环境中。
