SHQ906演示电磁继电器

电磁继电器演示板淘宝

电磁继电器演示板

一、概述:

电磁继电器演示板是根据中学物理教材《电磁相互作用及应用》 教学需要而设计的,使学生能够进一步的了解电磁继电器的工作原理和电磁间的相互作用。本仪器通俗易通、操作方便、表达清晰、效果明显。

二、结构组成(如上图所示):

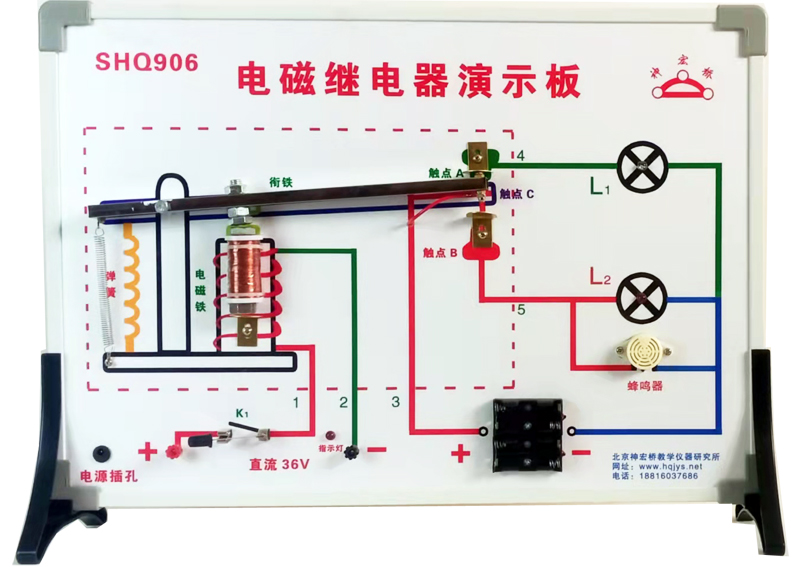

它是由衔铁、电磁铁、触点A、触点B、触点C6V电池盒,蜂鸣器、灯泡、刀闸、拉簧,直流36v电流(自备)等组成。

三、操作方法及工作原理:

1、装入5号电池4节,此时触点A与触点C导通,灯泡L1亮。

2、端子12接通直流36v电流,闭合开关K1此时电磁铁工作吸引衔铁,触点B与触点C导通、灯泡L2亮,蜂鸣器发出响声。

3、实验完毕后,断开直流36v电流、取出电池。

四、注意事项:

放置与通风干燥处、防潮防腐蚀防碰撞,轻拿轻放。
