X203603 三相感应电动机模型

X203603三相感应电动机模型


三相感应电动机模型使用说明

一、用途

说明三相感应异步电动机的原理、结构及接线方法。

二、技术特性

星型Y10V170mA;三角型 △接6V250mA

三、结构

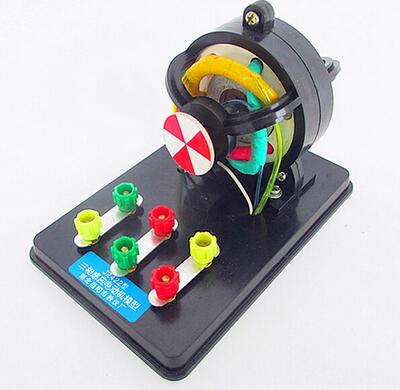

外形如,塑料外壳两端开三个孔,可以直接看到内部的定子、三相绕组和鼠笼转子。在电动机端装有一个扇叶,可看清电机的转动情形。

定子绕组有三个线圈、分别用黄、绿、红三色胶带捆扎牢固。

整机装在塑料底座上,通过六个接线组成星形Y或三角形()两种接线法,:与三相电源相接。 六个接线柱与三相绕组的链接方式


                      图一                                        图二

四、注意事项

1.使用前,电动机轴承处可滴入少许润滑油。

2.使用中,要注意定子绕组与电动机接线线柱与三相电源的链接是否可靠
