J24010演示原副线圈

编号：SHQ362  分类代码：30307401701   型号：B311504、24010

一、用途

2401演示原副线圈是研究电磁感应现象的仪器，它与柱形磁铁、电流计、滑动变阻器等仪器配合使用可供教学演示实验。

1、研究电磁感应（楞次定律的验证）

2、研究电流通过原线圈的磁现象

3、电流变化时的电磁感应现象

二、结构

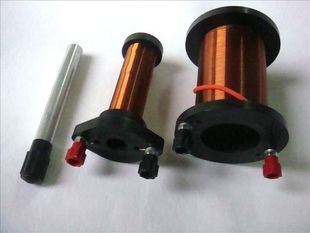

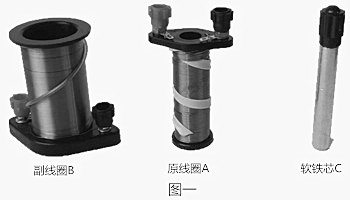

本仪器由原线圈A、副线圈B、软铁芯C三部分组成如图一所示:

原线圈A和副线圈B都是用漆包线绕在空心的胶木骨架上做成。原线圈较小，用的线较粗。匝数较少。副线圈较大，用的线较细，匝数较多。线圈外面绕有三圈塑料线以表明线圈的缠绕方向，线圈两头都装有接线柱。

三、使用方法

1、研究电磁感应（楞次定律的验证）

用导线将副线圈B的两端分别接在电流表的两个接线柱上（如图二）：

按图二用柱形磁铁的一端迅速插入或抽出副线圈时，电流计指针均发生偏转，表明这时副线圈中产生有感生电流，这种现象即为电磁感应现象（同时可验证楞次定律）。

    反之如果将磁铁固定不动，副线圈快速运动也会产生同样现象。

2、研究电流通过原线圈的磁现象---电磁铁

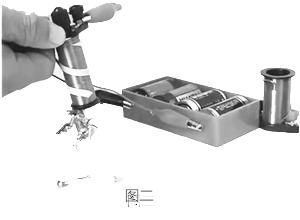

将软磁铁插入原线圈中，然后将原线圈接入直流电源中。此时原线圈下的铁钉会被吸起，如图三所示。

通过该现象可知通电线圈可以使软磁铁C产生磁力。

3、演示电流变化是的电磁感应现象

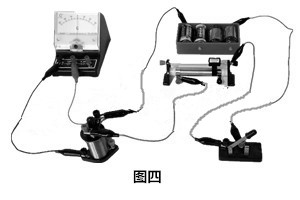

（1）将原线圈接到3V-6V直流电源上，并在电路里串联接入单刀开关和20Ω滑动变阻器。如图四所示。用原线圈代替柱形磁铁作上述实验，也

出现同样现象。改变通入原线圈的电流方向，副线圈总感生电流方向也随之改变。

（2）按照图四中装置，先把原线圈插入副线圈中，在将原线圈通电，当开关刚接通火切断时，通过副线圈的磁通发生变化，这是夜禅寺感生电流，切电流的方向相反。

改变通入原线圈的电流方向。重做这个实验，则副线圈中感生电流方向也随之改变。

（3）仍按照图四中的装置，将原线圈插入副线圈中并接通电路，然

后迅速的改变滑动变阻器来迅速改变通过原线圈中的电流强度，副线圈中也会产生感生电流，切感生电流的方向与（2）一致。

四、仪器的保养

    1、由于原副线圈的直流电阻很小，通过电流不能太大，通电时间不宜太长。

2、注意保护骨架，不要让它受到碰撞或掉落地上。

3、仪器使用完毕，应放置清洁，干燥通风切无腐蚀气体的地方。

                            北京神宏桥教学仪器研究所

                                电话：18816037686 18816065128

                                网址：www.hqjys.net
