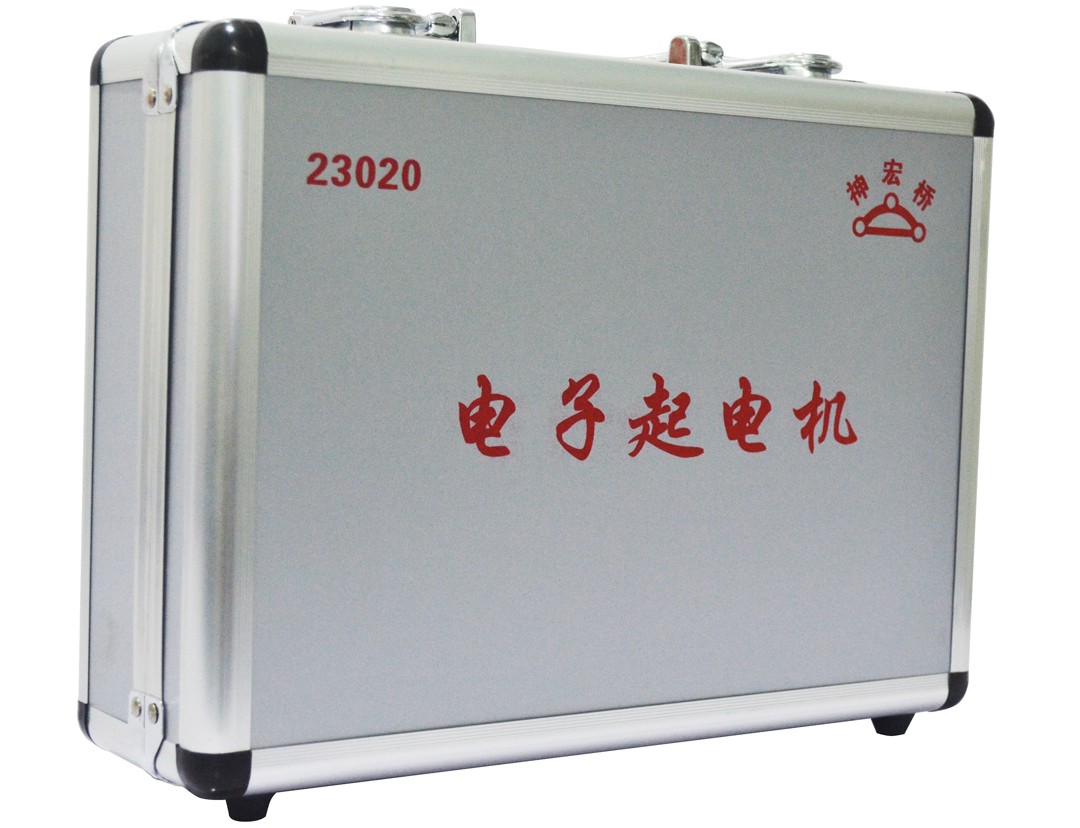

04013 电子起电机

 一、概述：

本仪器是根据中华人民共和国教育部颁发的JY/T 0406-2010  高中理科教学仪器配备标准研发的一种新型的教学仪器，本仪器结构简单，操作方便。

 二、使用方法：

    1、把两个放电棒安装在两个电极柱上，并拧紧螺丝，调节两球之间的距离，约为1厘米，接入6V/5A直流电源，打开开关，此时电源指示灯亮，调节输出电压，使两球放电发出啪啪的响声（证明起电机正常工作）。关掉电源，两球接触放电。

   2、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的避雷针原理实验器的两极，打开电源，此时观察避雷针放电现象。实验完毕后，关掉电源，两球接触放电。

   3、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的静电屏蔽，打开电源，此时会发现金属网罩内的B2静电显示条不动，金属网罩外的B3静电显示条张开。实验完毕后，关掉电源，两球接触放电。

   4、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的静电除尘的两极，此时通过乳胶管C2通入烟雾然后封闭，打开电源，就会看到烟雾迅速消失。实验完毕后，关掉电源，两球接触放电。

   5、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的静电植绒的两极，此时在绝缘管E1开口处放点羽绒，打开电源，就会看到羽绒迅速打在线路板，如果在线路板上粘上胶，羽绒就会粘到线路板上。

实验完毕后，关掉电源，两球接触放电。

   6、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的静电乒乓的两极，打开电源，就会看到 静电球来回摆动。实验完毕后，关掉电源，两球接触放电。

7、用两个接线夹的一端分别夹住放电杆，另一端接静电实验组中的静电转轮的两极，打开电源，此时就会看到 静电转轮的转动。实验完毕后，关掉电源，两球接触放电。

 三、注意事项：

     高压静电，注意安全!

     实验完毕后，关闭电源, 两球接触放电。
