X205601可拆变压器原理使用说明书

一、概述：

本仪器是根据新教材教学需要而设计的。本仪器结构简单装、拆卸灵活准确，安装后铁芯底面与原、副线圈框架底角在同一平面上， 操作方便，效果明显。

二、参数与结构：

2.1 外形尺寸：197*60*81 mm。

2.2 重量：1.173kg。

2.3 工作电压：AC6V。

2.4结构：结构如图

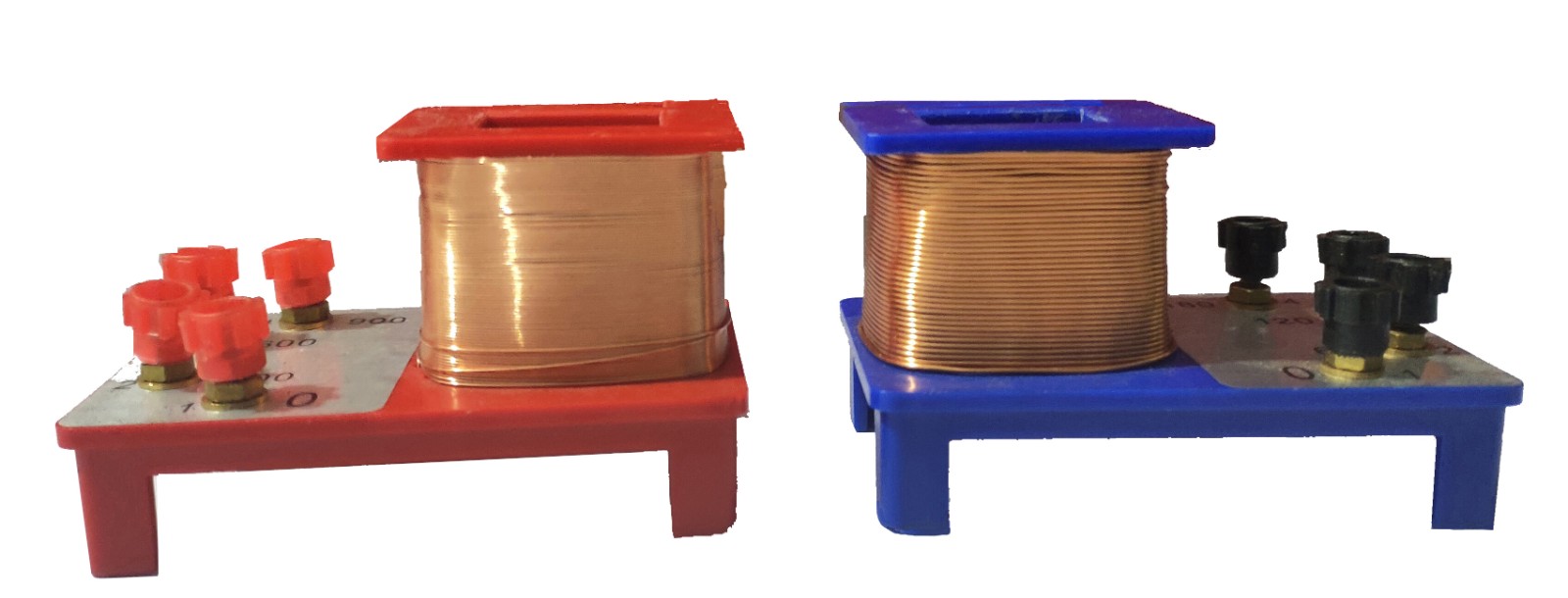

图一

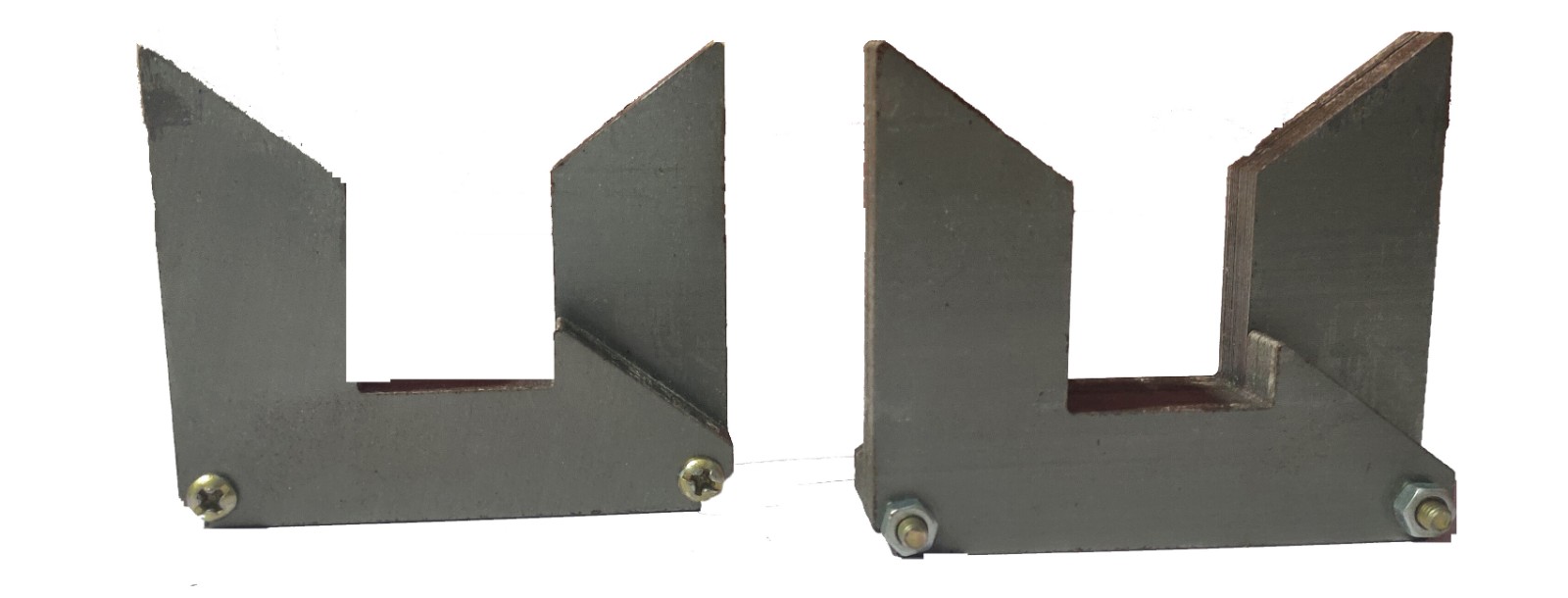

图二

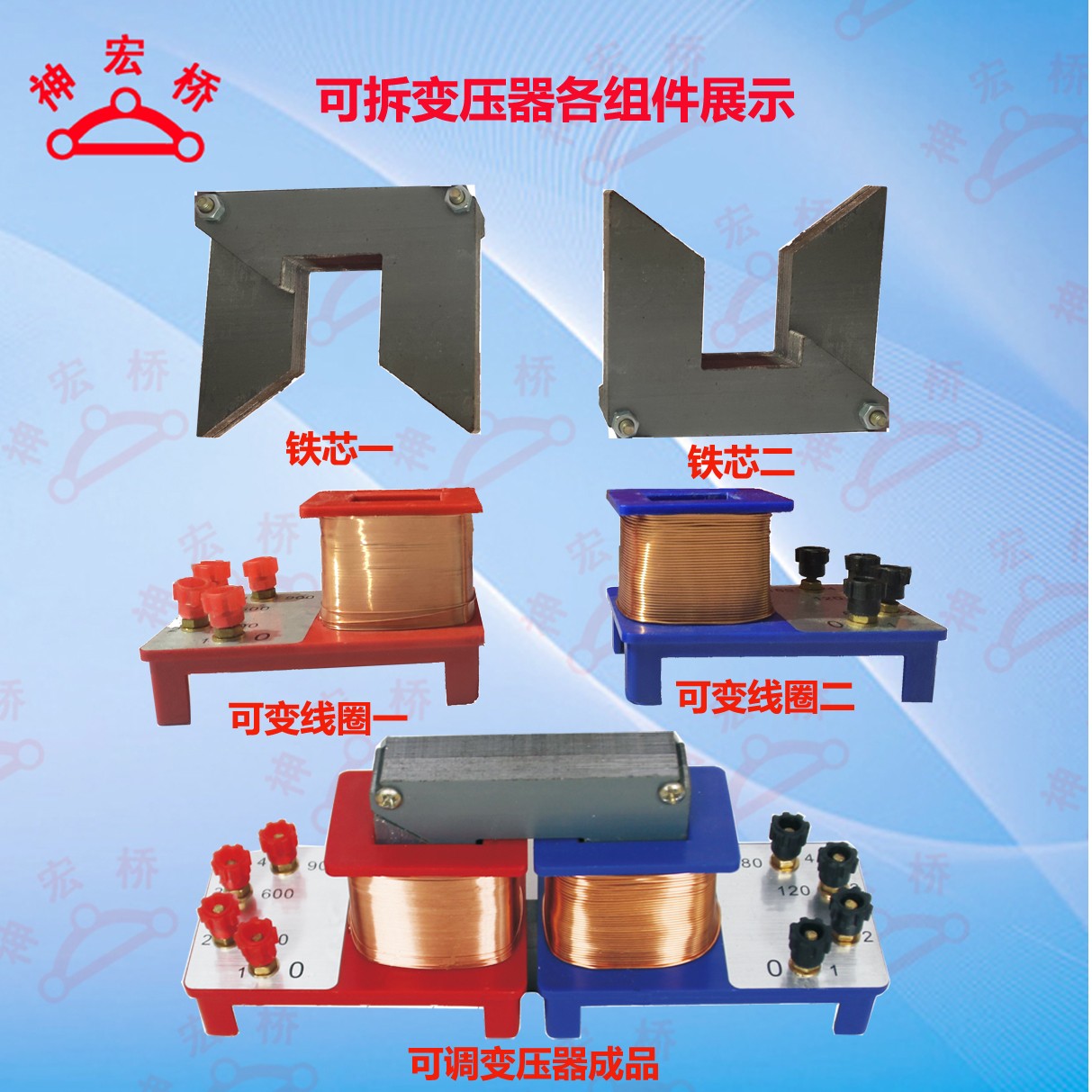

图三

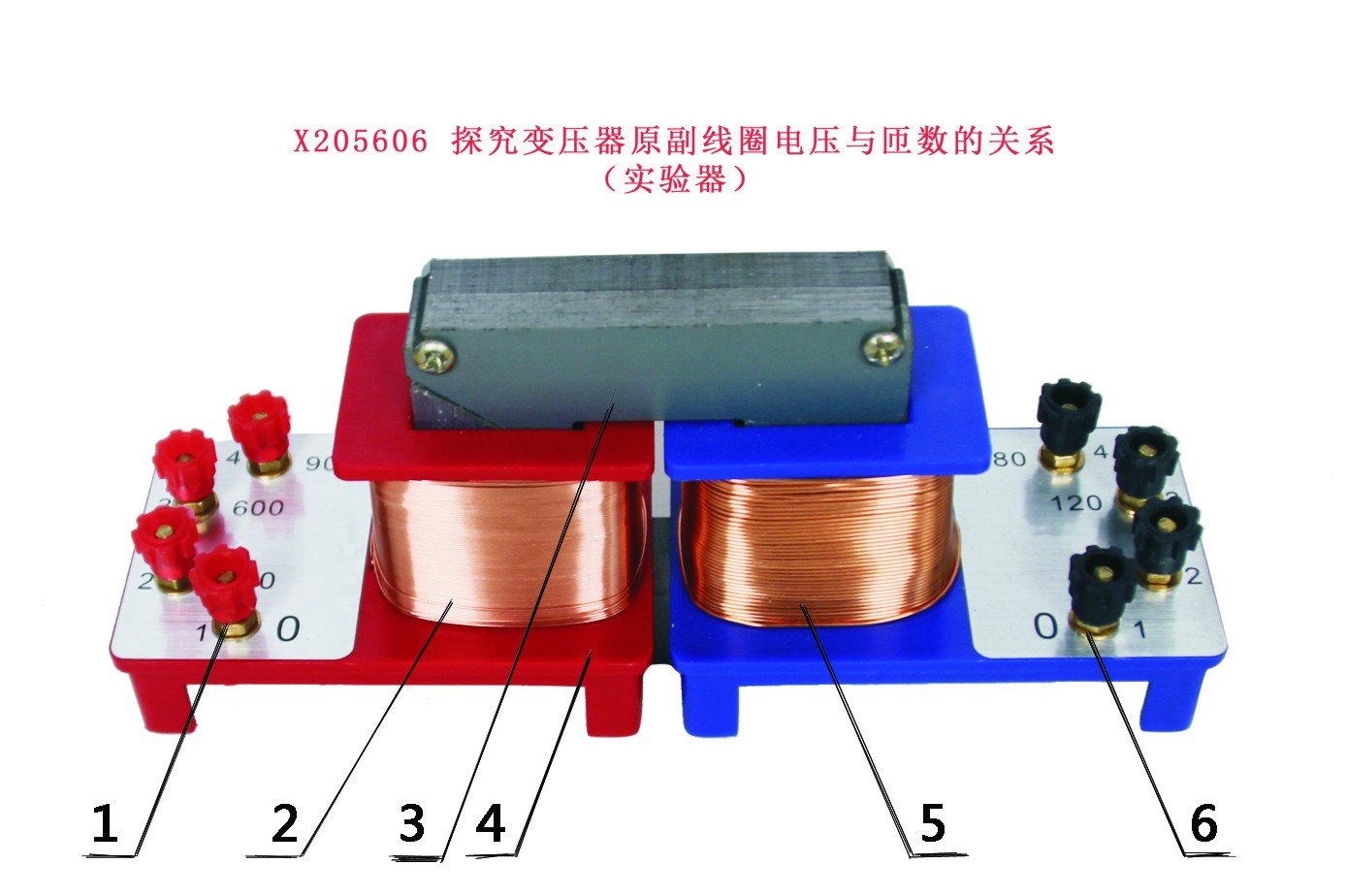

1、原线圈接线柱，2、原线圈，3、可拆铁芯，4、原线圈骨架，5、副线圈，6、副线圈接线柱

三、操作过程：

3.1 按图按装。

3.2 把学生电源的交流档先打到0，用导线把学生电源的两个交流接线柱与变压器的两个红色接线柱分别连接起来。

3.3 打开学生电源开关，调节电源旋扭至6V，

3.4 把数字多用电表安装9V电池（在表后面），把表笔插到对应插孔上，把数字多用电表旋钮旋至交流20V。

3.5 用两表笔分别测两任意红接线柱之间的电压并且记录下来， 用两表笔分别测两任意黑接线柱之间的电压并且记录下来.

3.6 把数字多用电表旋钮旋至交流200mV,用单导线穿过变压器，测出导线两端的电压并记录下来，再穿一次，再测出导线两端的电压并记录下来，再穿一次，再测出导线两端的电压并记录下来，......。记录5到6次。通过记录导线两端的电压和导线穿过的次数（匝数）总结出导线两端的电压和导线穿过的次数（匝数）关系。

3.7 根据3.6得出的结论和3.5测出的电压可计算出原、副线圈的匝数并得出V1/V2=n1/n2。

   四、注意事项

绝不能在蓝线圈相邻两接线柱之间接6V电压时，用手接触红接线柱，这时红接线柱1、4之间的电压接近90V，人的安全电压为36V
