自感现象演示器


2446自感现象演示器使用说明书

一、概述

自感现象是电磁应现象中特殊情况由于导体本身电流发生变化而产生的电磁感应现象叫做自感现象。本仪器用来演示自感现象中通电与斷电时的两种现象用小灯泡来表示这种现象的情况本仪器操作简便现象明显,可加深同学们对自感现象的理解。

二、原理与结构

根据椤次定律感应电流的磁场总是阻碍引起感应电流的磁量的变化因此当导体中的电流发生变化时导体本身就产生感应电动势这一感应电动势就会阻碍导体中原来电流的变化。当接通电路的瞬间电路中的电流增大穿过线圈的磁通量也随着增加因而线圈中必然会产生感应电动势这个感应电动势阻碍线圈中的电流增大所以通过与线圈联的灯泡的电流只能逐渐增大灯泡只能逐渐亮起来。电路断开的瞬间通过线圈的电流突然减弱穿过线圈的磁通量就很快减少。因而在线圈中产生感应电动势虽然这时电源已经断开但线圈和灯泡组成了闭合电路在这个闭合电路中有感应电流通过所以灯泡不会立即熄灭而当迅速断开开关时Rx << R ,产生的感应电流会很大,因而灯泡反而突然变亮然后再熄灭。

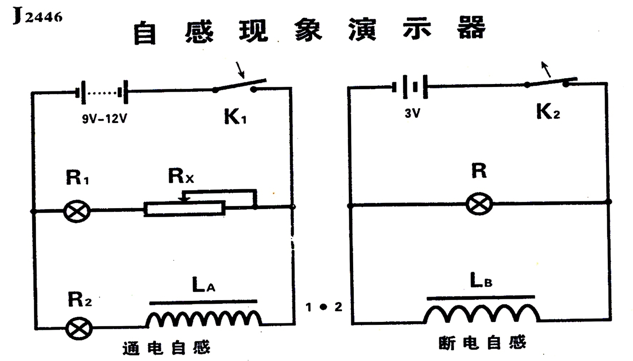

本仪器为示教板式,结构如图

三、使用方法

.   1、演示通电现象把两电路蹭的选择开关拨向1接上DC89V- 12V(学生电源或电池)合上开关,调节电位器旋钮使名上下两只小灯泡亮度一样而后断电源再迅速合上开关可看到与电位器串联的灯泡先亮而与线圈串联的灯光后亮

2演示断电现象把两电路蹭的选择开关拨向2.接上DC3V1号电池两节合上开关,灯泡则亮而迅速断开开关到灯泡不是熄灭,而足瞬间变亮然后再熄灭。

四、注意事项

1仪器应贮存在阴凉干燥、无腐蚀性气体处。

2做通电实验时不易时间过长防止电位器过热。

3断电实验时一定要通电时间短线圈电短路电源发热。
