水滴运动频闪观察仪使用说明书

一、摡述

本仪器是根据国家《高中理科配备标准》以及高中物理新教材教学需要研制的，通过暗室观察水滴的运动，使学生进一步理解自由落体运动的概念。本仪器结构简单、使用方便、可见度大。

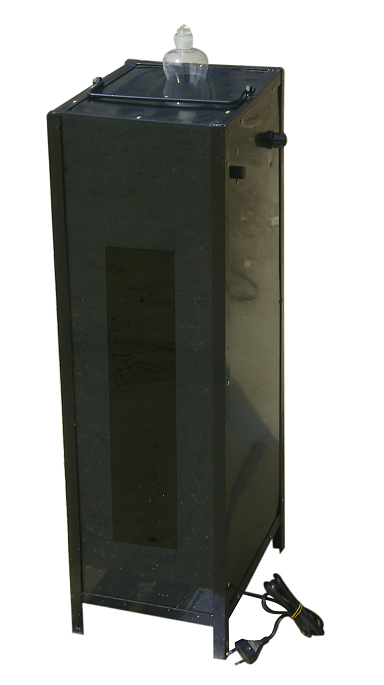

二、结构及工作原理

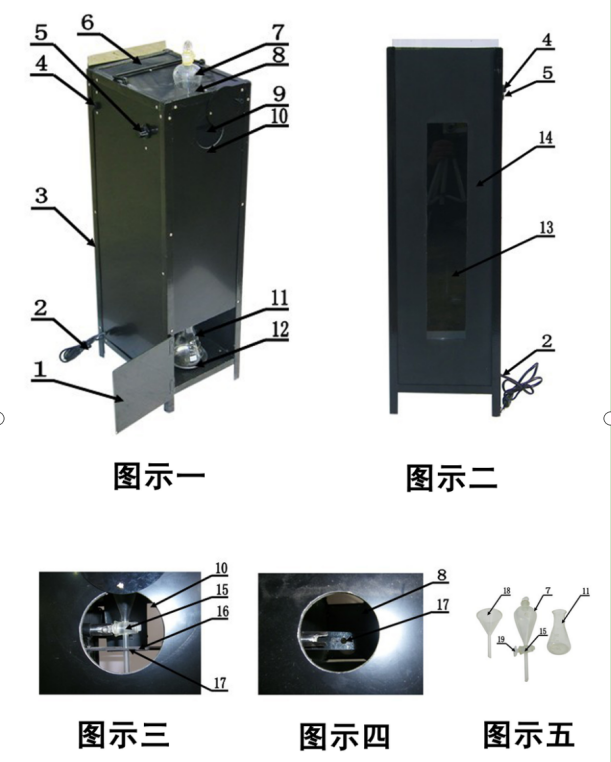

结    构：其中图一表示立体图图片，图二表示正面图图片，图三表示后窗口10图片，图四表示上窗口8图片，图五表示漏斗18图片，球形漏斗7图片，三角烧瓶11图片。

详细结构：1表示后门，2表示电源线。3表示箱体，4表示频闪光源调节旋钮，5表示水滴调节旋钮，6表示提手，7表示球形漏斗，8表示上窗口，9表示表示后窗口盖，10表示后窗口，11表示三角烧瓶，12表示三角烧瓶底盘，13表示水滴观察窗口，14表示前面玻璃，15表示球形漏斗控制阀，16表示球形漏斗支架，17表示球形漏斗支架孔，18表示圆形漏斗，19表示球形漏斗控制阀旋钮。

工作原理：水滴通过球形漏斗下落做自由落体运动，由频闪光照在水滴上，观察水滴的运动情况。

三、操作过程

1、打开后门1，取出球形漏斗7、三角烧瓶11和圆形漏斗18，并冲洗干净。

2、把球形漏斗7插在上窗口8上，下端插在球形漏斗支架孔17上，球形漏斗控制阀旋钮19卡在水滴调节旋钮的转杆内，然后旋转水滴调节旋钮5使球形漏斗控制阀旋钮水平，把三角烧瓶11放在三角烧瓶底盘12上.。

3、把牛奶（稀释）倒入球形漏斗7中，关上后门1和后窗口盖9。

4、插上电源，调节频闪光源调节旋钮4，调节水滴调节旋钮5，使牛奶均匀滴下，再调节频闪光源调节旋钮4，观察牛奶滴运动情况。

四、注意事项

实验完毕后一定把球形漏斗7、三角烧瓶11和圆形漏斗18冲洗干净。
