曲线运动演示器使用说明书

一、概述：

本仪器是根据新编高中物理教材《曲线运动》教学内容教学需要而设计的，它是利用钢球在重力的作用下沿曲线轨道运动，在离开轨道时沿该点的切线方向运动。该仪器操作方便，演示直观，效果明显，可见度大。

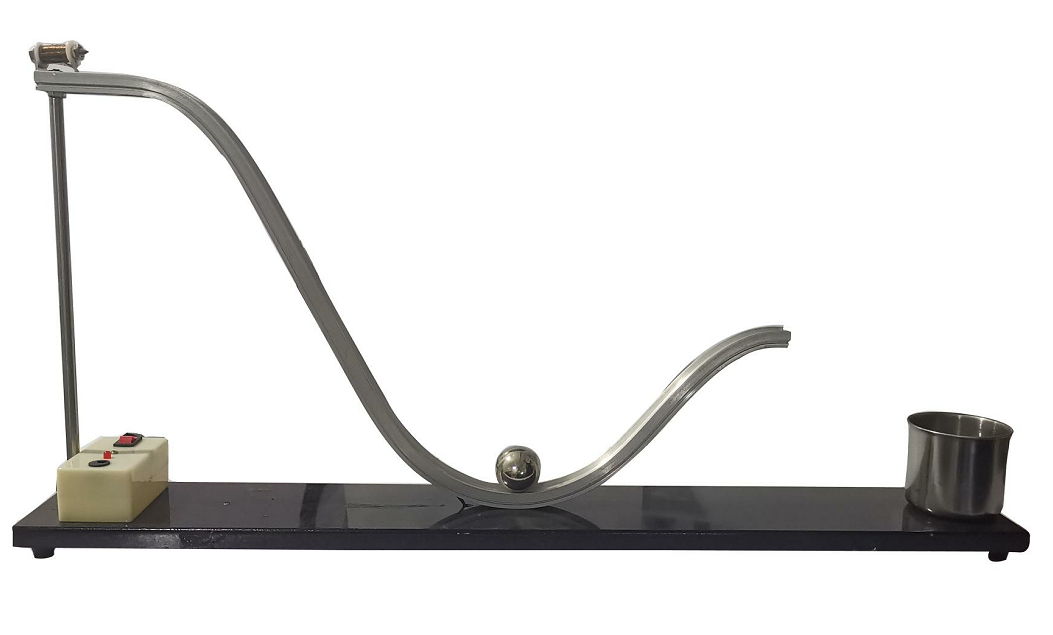

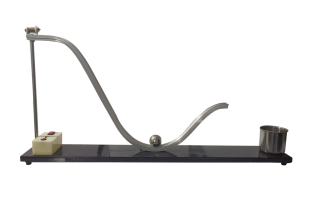

二、结构如图：

曲线运动演示器结构由：底座、开关、固定架、电磁铁、钢球、接线槽等部件组成。

三、操作方法

1、把曲线运动演示器水平放置在桌面上。

2、将曲线运动演示器接入12V直流电源，再按下电磁铁开关，把钢球放在电磁铁的铁芯处，使钢球本电磁铁吸住。

3、断开电源开关，观察钢球在重力作用下沿曲线轨道运动，和在离开轨道是沿该点的切线方向运动情况。
