B02517凹凸桥实验装置使用说明书

一、概叙

1、本仪器是根据新编高中物理必修2“生活中的圆周运动”和“竖直面中的圆周运动”，教学需要的设计的。它主要说明在凹面桥物体对桥面的压力。

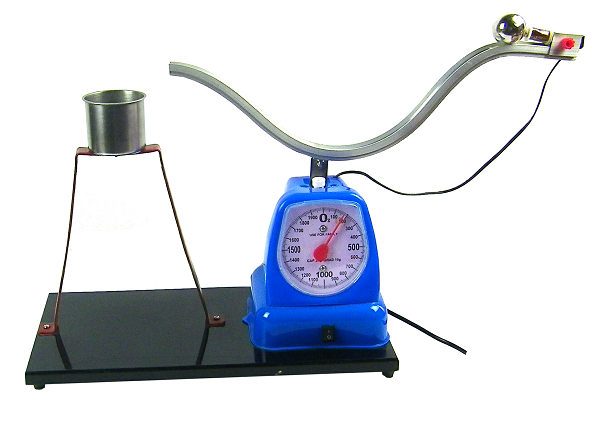

二、结构与原理

a、结构其中

1、表示电磁铁       2、表示钢球

3、表示轨道           4、表示轨道电磁铁开关

5、表示台称           6、表示底座

7、表示接球管       8、表示接球管支架

b、原理

断开电源钢球沿轨道运

动，当运动A点时钢球受到

的力为N-mg=m— ，下落过

程mgh=— mv2，所拱：

N=mg+——

三、操作过程

1、把钢球放在A点，计下这时钢球的重力。

2、接通电磁铁电源，把钢球放在电磁铁处，使其被电磁铁吸着，断开电磁铁电源，观察钢球的运动和对应台称指针的情况。

3、取出钢球，重复过程2。
