X31091 高灵敏发拉第圆筒
一、用途:
金箔验电器是高灵敏度验电器。在静电学实验中,用于其他验电器不能胜任的、要求有高灵敏度的场合。

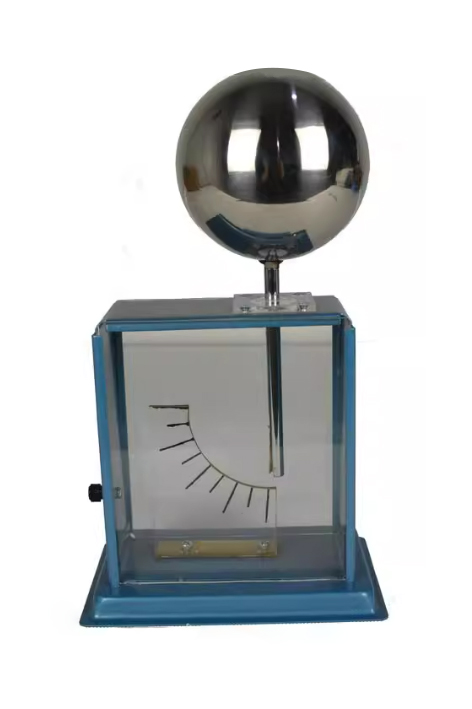

二、结构:
方形金属外壳,有机玻璃绝子上塑有金属杆、杆的上方装有半球形布电器,下方贴有金箔(纯金制成)。
验电器的正反两面,均装透明玻璃,这是为了可以在投影仪上使用。
金属外壳上,装有一只接线柱、有些实验要求外壳接地时,用此接线柱接地。
箔片的侧方,有透明的塑料刻度牌。
三、用法:
本仪器主要取其高灵敏度,配合其他仪器,做一些用普通箔片验电器或指针验电器不能胜任的实验。
下面列出几项单独使用金箔验电器的实验:
(一)、金箔张角和电量的关系:
器材:金箔验电器、验电球、起电棒。
步骤:
1、用有面玻璃棒与绸子摩擦,使棒带电,用验电球接触起电棒,使验电球上电荷。然后用验电球去接触金箔验电器,使验电球接角半球形布电器的内表面。可观察到验电器的金箔张开了。
2、重复上述操作,经过几次后,验电器所带电荷逐渐增加,金箔的张角也逐渐增大,最后金箔的张角可达到最大限度。
3、用硬橡胶棒与毛皮摩擦,象上面1、2项里那样操作,也可得到同样的结果。
4、用手摸一下验电器和验电球,使其所带电荷消失。
5、用验电球接触带电的有机玻璃棒(正电荷)再让验电球去接触验电器上的球形布电器的内表面,这时金箔验电器带上正电荷、金箔张开一定角度。这时让验电球去接触带电的硬橡胶棒(负电荷)然后再让验电球去接触验电器上的布电器的内表面,则金箔验电器又有了负电荷,这时我们可以观察到,由于正负电荷的中和,验电器的金箔几乎完全闭合。
(二)静电感应引起的电荷分布(1)
器材:金箔验电器,起电棒。
步骤:
1、把带正电荷的起电棒,靠近金箔验电器的布电球,当带电棒移近时,金箔张开,远离时,金箔闭合。
2、用带负电的起电棒,重复上面的实验,可观察到同1相同的现象。
3、先让金箔验电器带上正电荷,使其张角约30~40O,如图二(2)(3)。
5、用还负电的起电棒,慢慢地移近布电球时,金箔将逐渐闭合。当带电棒更靠近布电球时,金箔将再次张开,如图二(5)(6)
四、使用注意事项
金箔极易损坏,使用时需注意以下几点:
1、金箔验电器所带电量过多时,金箔易损坏,因此电量要适当,以金箔达到水平为限度才好。
2、不要直接用起电棒给金箔验电器带电,以免损坏金箔。
3、不要手持带电起电棒在验电器的玻璃前后停留,以免将金箔自验电器上撕下。
4、不要随意打开玻璃,以免空气流动损坏金箔。
5、用其它验电器,可进行满意的实验时,不要使用
