探究电容器极板电势差与电量关系演示器

使用说明书

一、概述

本仪器是根据《高中物理》新教材必修3第十章“静电场中的能量”第四节电容器的电容而设计的一种新型的数学仪器，本仪器结构简单，操作方便，便于学生观察和理解。

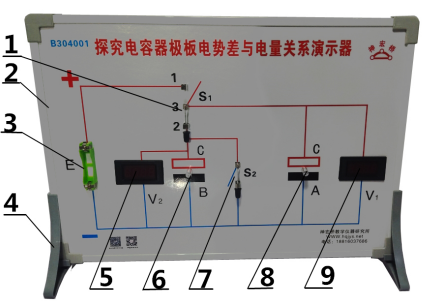

二、结构组成

1、单刀双掷开关S1  2、面板

3、电池盒

4、演示器支架

5、电压表V2

6、电容器B

7、单刀开关S2

8、电容器A

9、电压表V1

10、#5号电池盒4节（演示板背面）

三、操作步骤

1、打开开关S1、S2在电池盒3和电池盒10分别加入5号电池。

2、开关S1与图中1闭合，电容器A充电，电压表V1度数增加，当电压V1读数达到1.3V-1.4V时，断开S1。

3、S1与图中2闭合，电容器B充电，观察两个电压表的示数变化。当两电压表示数相同时，开关S1 断开，闭合S2使电压表V2的示数为0，再断开S2。

4、重复步骤3，反复作。
