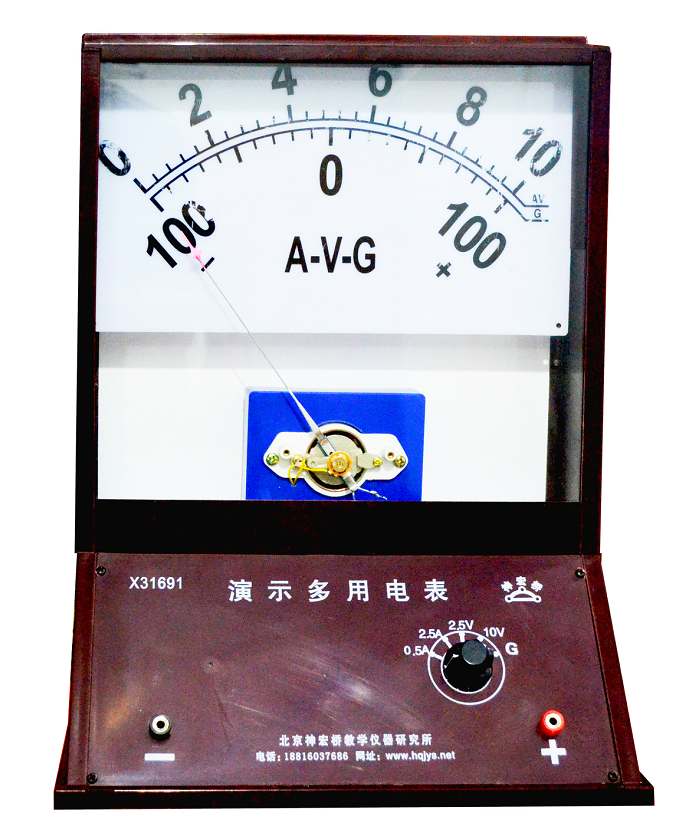

X31691演示多用电表

使用说明书

一、 概述

演示多用电表是在J0401型演示电表基础上，参照教育部引进的国外教学用电表的特点和新国标（GB7676.1-7676.9-87）的要求设计而成的 一种新型演示电表。主要技术指标符合JY1-78演示大型电表技术条件（试行）的要求。具有结构紧凑、精度高、质量轻、测量范围广、使用方便的特点，可测量交直流电流、电压、直流电阻、交流功率（外配附件），还可作检流计使用，并作为研究磁电系电表结构原理的直观教具。

二、 结构和原理简介

     本仪表采用磁电系内磁式测量机构，主要由磁钢支架，磁轭、动圈、游丝、宝石轴承和轴尖等件组成。当动圈通过直流电流产生的磁场，在磁钢支架和磁轭组成的匀强磁场中相互作用，产生转动力距使可动部分偏转，直到转动力距与游丝的反作用力距平衡为止，从而指示出被测参量。为力求使用方便，避免测量操作差错，本仪表仅设有一个转换开关和二个接线端钮，全部附件在一块印刷电板上。

三、 主要技术性能

1、 测量范围：

（1） 检    流：±100uA

（2） 直流电流：0—0.5—5—100mA—1A—5A

（3） 直流电压：0—10—25—50—250V

（4） 交流电流：0—1A—5A

（5） 交流电压：0—25—50—250V

（6） 直流电阻：R×1（0—1KΩ）、R×100（0—100KΩ）

（7） 交流功率：0—25W（25V，1A）；0—125W（250V，0.5A）

（交流功率附件另外订货供应）

2、 准确度等级：

（1） 交直流电流电压：2.5级

（2） 直  流  电  阻：5.0级

3、 仪表使用环境温度为0~40℃。相对湿度不大于85%

4、 仪表工作位置为垂直放置。

5、 仪表可动部分的阻尼时间不大于4秒。

6、 仪表的指针长度不小于137mm。零位可通过调零钮调到左边和中间。

四、 使用方法

1、 仪表出厂时，档位转置于“0”位，使测量机构内都短路，使可动部分阻尼加强而保护仪表，使用后，尤其在搬动时，应将开关转置“0”位。

2、 使用前应先检查指针是否指在标度尺零位上，如不指零位时，调节零位调节器，使指针指在零位。

3、 直流电阻的测量：

将电阻刻度盘放到工作位置，开关转至R档上，将测试笔接入接线端钮上，并将测试笔短路，调节姆欧钮使指针指在零欧姆位后，断开测试笔，即可进行测量。当测试笔短路指针调不到零欧姆处时，说明电池电压不足，可打开后盖更换新电池。

4、 交直流电流，电压的测量：

将与被测量相适应的刻度盘放到工作位置。调整零位调钮使指针指在零位上，将转换开关转置相应的范围档，即可测量：

5、 作检流计使用：

将检流刻度盘放到工作位置，开关拨到“G”档，调整调零钮，使指针指到中心零位，将测试笔接至被测讯号上，指针偏转方向和指示数，为被测讯号的极性的数值。

五、 运输、保管及保证期限

1、 仪表远距离运输时，应按原包装，不可倒置，倾斜并应小心搬运。

2、 仪表应存放在环境温度0℃~40℃，相对湿度不超过85%，且空气中不应存有足以引起腐蚀的有害杂质。如存放仓库内，应按制造厂原包装条件下放在架子上，如存放工作间，应放到封闭的柜子或箱子内。

3、 仪表的保证使用期限自制造厂发货日起为18个月，在此期限内用户在安全遵守本厂使用说明所规定的运输、保管、使用规则、且封印完好的条件下，发现仪表不符合要求时，本厂免费给予更换或修理。

六、 成套性

随同每台仪表一起供应有：测试笔一付，产品使用说明书一份，合格证书一份，刻度盘二块（四面）。
