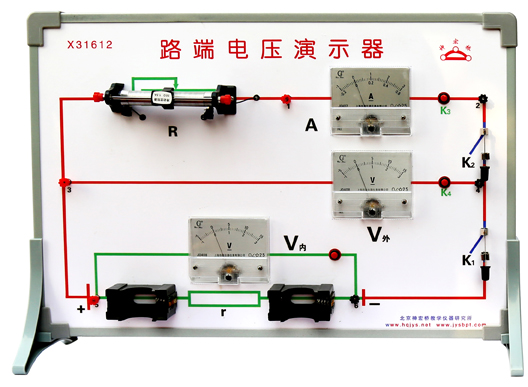

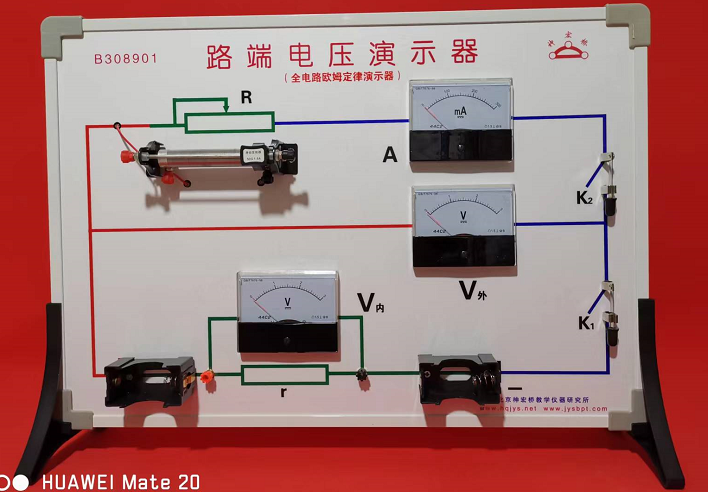

路端电压演示器说明书

一、用途：

      该仪器适用于高中物理教学演示线路中的电压电流、电源内电阻及与负载相互之间的关系。让学生直观的观察线路中的变化，加深学生的了解和记忆。

二、组成：

       电源、直流电压表2块、直流电流表、滑动变阻器器及5个开关组成。

三、工作原理：

        1、闭合K1、K2、K3、 K4探究闭合电路的电流跟电源的电动势的关系。

        2、闭合K1、K2、K3、 K5探究闭合电路的电流跟内外电路电阻的关系。

        3、闭合K1、K2、K3、 K4探究路端电压与负载之间的关系。

        4、闭合K1、K4探究路端电压与电源电动势的关系
