一、概述

     本仪器是根据高中理科配备标准而设计的，其结构简单，效果明显，使用方便，可见度大。是演示光的干涉、衍射、偏振理想实验仪器。

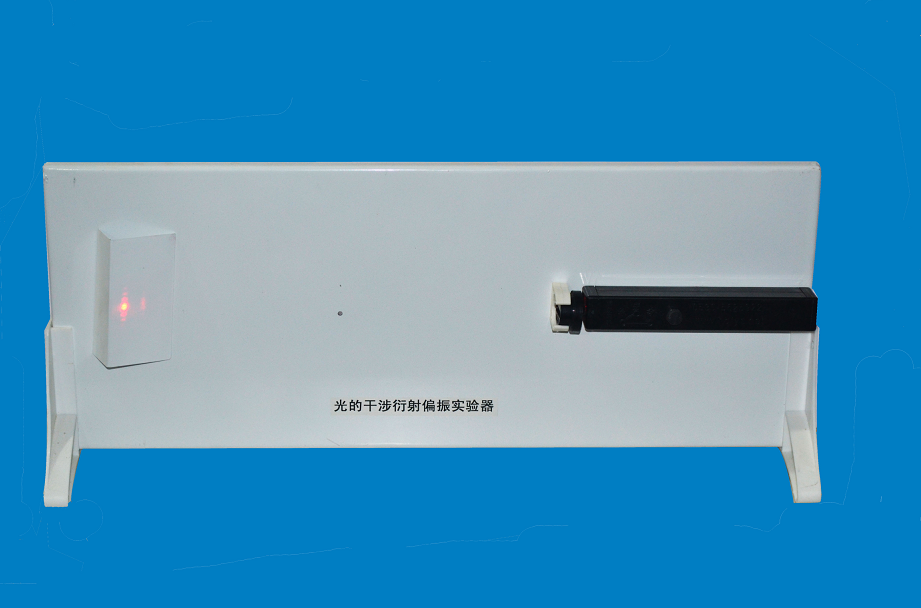

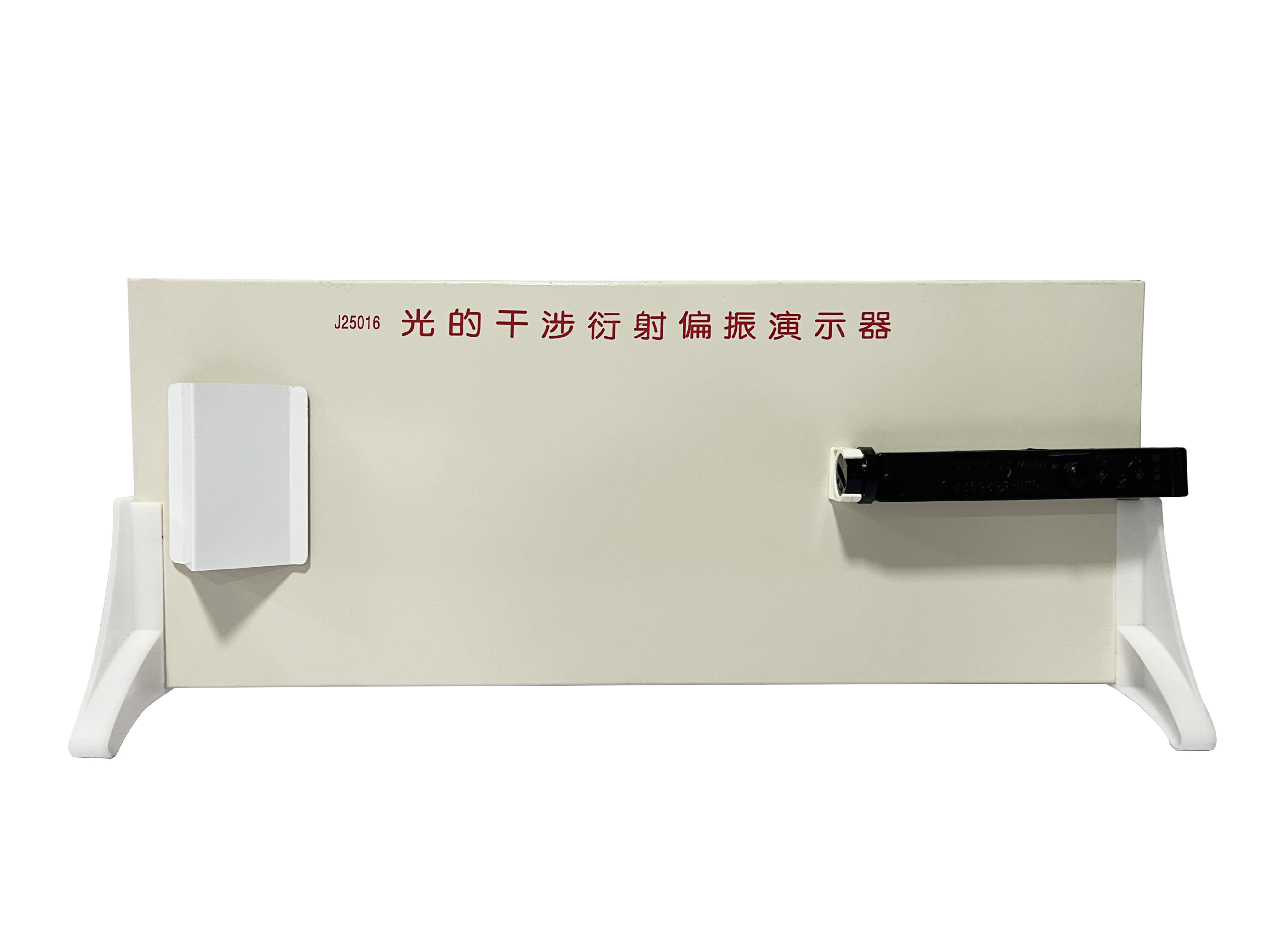

二、组成（如图所示）

1、底板  2、支架  3、光源架  4、单双缝架  5、光屏  6、光源（5mw红激光光源）一个 7、单缝双缝各一个 8、偏振片两个

三、使用方法

1、 把底板支架固定在底板上

2、 把红激光光源插入光源支架使光源发出绿色强激光（把红激光笔插入激光笔支架内使开关处于接通状态，让其发出强光打在光屏上）

3、 把单缝固定双缝支架位置，通过旋转调节单缝使光从单缝射出，这时可在光屏上看到光的衍射图像。

4、 把双缝固定双缝支架位置，通过旋转调节双缝使光从单缝射出，这时可在光屏上看到光的干涉图像。

5、 取下双缝，在图示位置放上偏振片1，然后放偏振片2，改变偏振片方向，观察在光屏上看到的光点变化情况。
