光敏、热敏电阻演示板
使用说明书
一、概述
本演示板是根据高中物理教学装备配置标准以及高中物理新编教材教学内容需要而设计的。通过演示说明光敏电阻能把光度这个光学量转换为电阻这个电学量,通过演示说明热敏电阻能够把温度这个热学量转换为电阻这个电学量。
二、结构

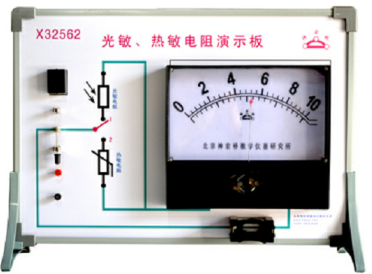

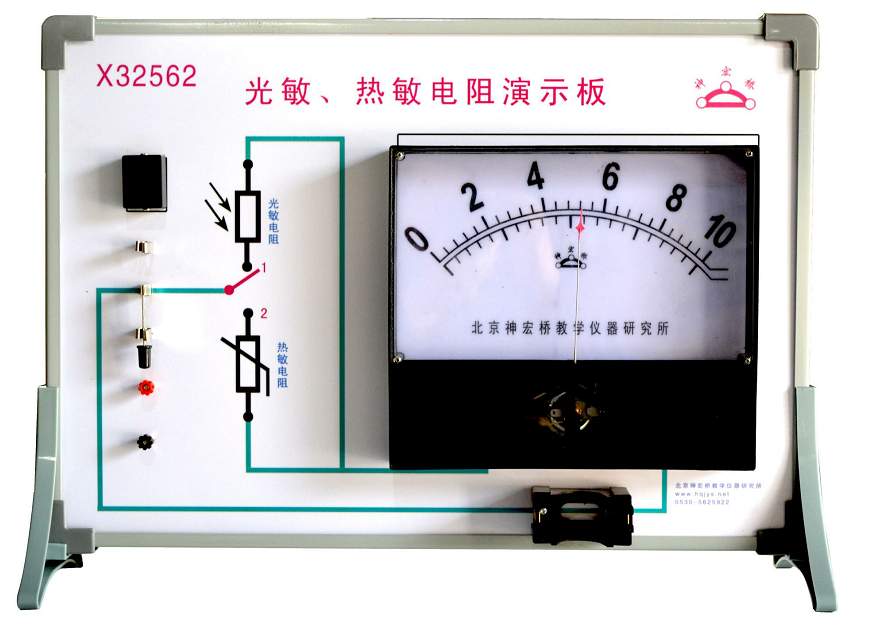

1、表示底座 2、表示电池盒 3、表示演示电表 4、表示热敏电阻接线柱。5、表示光敏电阻 6、单刀双掷开关
三、原理
光敏电阻的阻值随光的强弱变化而变化,光强度大阻值小,光线弱阻值大,从而改变电路电流的强弱。通过电流表能直观的反映出来。热敏电阻随温度的变化而变化,该实验是温度升高电阻变小,温度降低电阻变大。通过电路中电流表的示数变化让学生更清楚的了解这一现象。
四、使用方法
1、先把一节1号电池放入电池盒2内。
2、把单刀双掷开关掷光敏一端,这是电流较小,用光照(激光或其他光)光敏电阻的黑盒小孔,看到指针马上偏转角度转大,说明这时电流较大,用手挡住,电流减少。
3、把单刀双掷开关掷向热敏电阻一端,把热敏电阻接到两接线柱之间,用手握住热敏电阻,可看到指针在移动,用火焰靠近热敏电阻,指针迅速移动,说明温度升高电阻减少。
