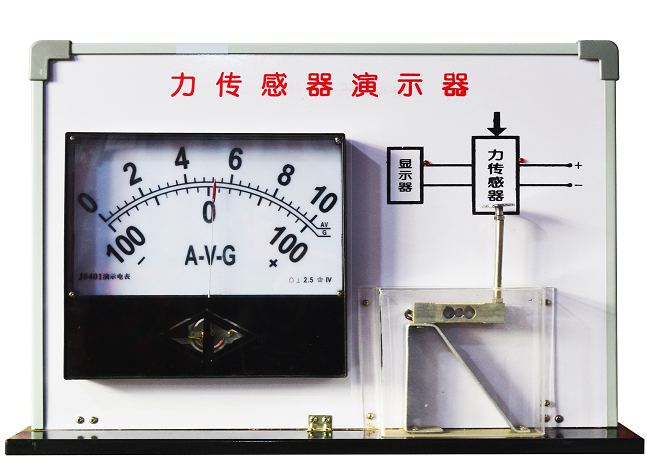

力传感器演示器使用说明书
一、概述:
力传感器演示器是根据高中物理新编教材《传感器的应用》教学需要而设计,使学生能够清楚的看到“应变式力传感器”在力的作用下把力的大小信号转换为电流的强弱信号,通过电流表指示的读数反应出来。该演示器演示直观、效果明显,使用方便、可见度大。可使学生加深对力传感器的认识。
二、原理及组成
力传感器演示器是由铝合金梁和应变片组成的,应变片是一种敏感元件,合金制成的梁形元件一端固定,在梁的上下表面各贴上应变片,在梁的自由端施加压力F,则梁发生弯曲,上表面拉伸,下表面压缩,上表面电阻变大,下表面电阻变小,F越大,弯曲形变越大,应变片的阻应变化就越大,使应变片中通过的电流保持恒定,这时上面应变片两端的电压变大,下面应变片两端电压变小,传感器把这个电压的差值输出,外力越大,输出的电压差值也就越大。通过电表就可看出电压差值的变化情况,如果施加拉力,则电流指针方向向反,说明下面的电压大,上面的电压小,同理说明以上问题。
三、实验操作方法
1、分别把电流放大器和力传感器按上相应电源。(5号电池3节、4节)
2、打开微电流放大器开关,通过调整调零旋扭Ⅰ、Ⅱ,使电流表指针指到中间O位置(Ⅰ为微电流放大器调零,Ⅱ为表头机械调零。先调Ⅰ再微调Ⅱ)
3、缓慢用力压传感器上面的压力点,观察指什偏转方向和偏角大小。然后再用力缓慢向上拉,观察指针偏转方向和偏角大小。
四、注意事项
实验完成后及时取下电源。
