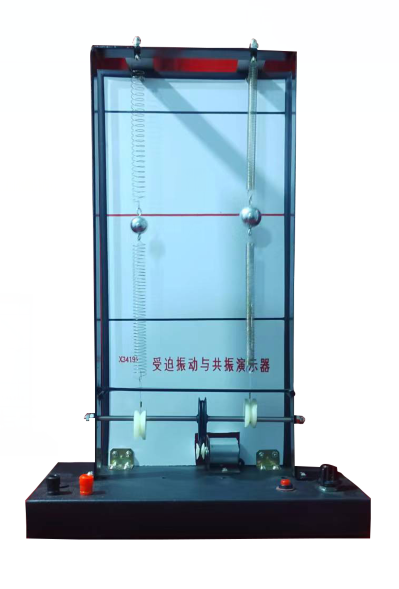

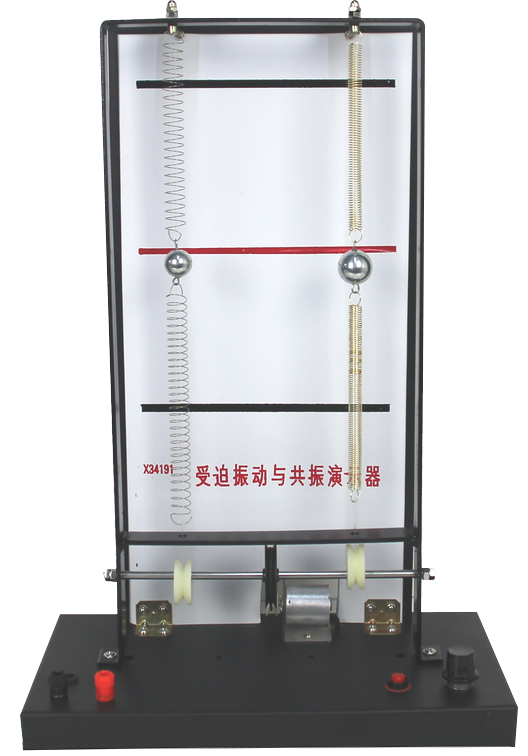

J2221受迫振动与共振演示仪

一、仪器的结构：

1. 金属底板        2.金属支架

3.皮带传送机构    4.低噪声电机

5. 偏心轮       6. 直径16mm、20mm钢球各一个

二、仪器的用途与原理：

本仪器是根据高中物理课本第一册设计制造，能演示“物体在周期性外力作用下进行振动”以及“在一点条件下物体产生共振”的实验。

1.先把大小钢球安装上，小球在左边，大球在右边。接通电源，先把旋钮往右旋转到最大，速度也就最快。再慢慢向左旋转，速度慢慢减缓。电机作匀速转动，同时带动偏心轮给弹簧以及周期性的策动力，使振子作受迫振动。从而可看到振子作受迫振动的频率等于策动力的频率，而跟振子的固有频率无关。

2.当策动力的频率跟振子的固有频率相等时，可见到振子的振幅最大，这种现象为——共振。

3.供电电压采用低压直流电源18V，软弹簧接直径16mm钢球，硬弹簧接直径20mm钢球。

三、实验方法及步骤：

在相应的接线柱上接通直流18V的电源，使弹簧振子以周期性的策动力迫使振子作受迫振动。

慢慢地调节电位器，电动机转速也随之改变，相应地改变策动力的频率，当调节到策动力的频率与振子的固有频率相同时，就会产生很大的振动幅度，这时就出现共振现象。

四、仪器的注意事项及保养：

1、直流电源的电压为18V，不能过高，否则将损坏电机。
2、电压也不能太低，否则，振子的共振点不在电位器的调节范围内，就不可能见到共振现象。
3、不用时，应放入橱内，或用塑料袋包装好。
4、在转动部位可加适量的白油。
5、发现不转动时，可检查一下皮带松紧度。
