30807000305家庭电路示教板
使用说明书
一、概述：
本仪器是根据2019教育部《初中物理教学装备配置标准》所研发的，本仪器操作简单，效果明显，演示直观。

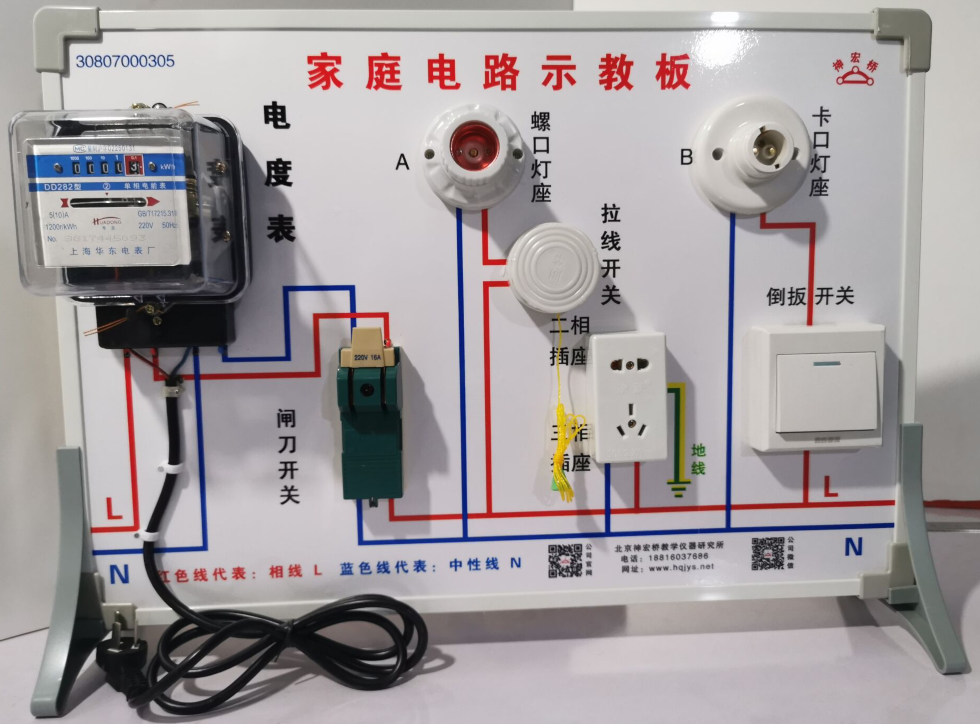

二、配置说明（如上图所示）
本仪器由三线10A插头与电网连接，开启式闸刀开关、铅熔断器（保险丝）盒、单相机械式有功电能表（2.0级，5A）。负荷部分：三极和二极插座、三极和二极插头、螺口灯座（E27）1个、插口灯座（E27）1个、倒扳开关、拉线开关、白炽灯泡（E27卡口或E27LED螺口灯泡）、卡口－螺口转换器（有卡口灯座时配）。插座、开关均为明装式，软导线（截面积0.5mm2）。火线用红色零线用蓝色，保护地线用黄绿双色。示教板应能竖立在桌上。开关电极应为左面是零线，
右面是火线，三极插座上面是保护接地线。底板是由中密度板、边框是由塑钢材料做成。
三、使用说明
本仪器的三线电源插头插入用户的三相插座，在示教板的灯座上装上相应灯泡，合上闸刀开关、拉线开关和倒扳开关，灯座A灯座B上的灯泡即亮，同时看到电度表上的转盘在转动（灯泡A需要大功率灯泡或插座上插大功率用电器），与学生讲明火线与零线的接线方式。
四、注意事项
要安全用电
注：配件一共两个底脚，四个固定螺丝。
