B306517电阻定律实验器

B306517-1电阻定律实验器 (2)

B306517电阻定律实验器使用说明书

一、用途

本产品是根据《义务教育课程标准实验教科书》初中物理教学内容要求设计配置。适用于各种版本物理教学相应内容,研究导体的电阻和长度、横截面积、材料的关系。

二、结构

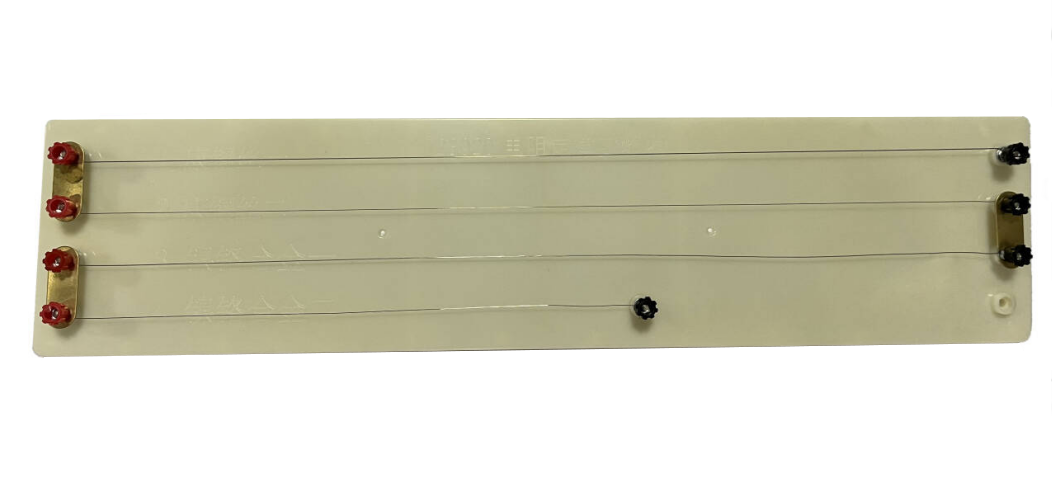

采用木板作支架,选择电阻率相差比较悬殊的铜线和镍铬合金丝两种材料,提供不同截面的材料进行导体电阻和长度、横截面积、材料的关系的研究。

三、使用方法

电阻定律实验器小

1、研究导体电阻与长度的关系:

将镍铬丝固定在支架接线柱上,为图所示,测量AA1A1B1B1BAA1AB1AB的阻值,比较阻值大小。如果用铜导线时,请用细沙布将和接线柱连接处的漆去掉。

2、研究导体电阻和截面的关系。

将两种不同截面的镍铬丝分别接在AA1BB1,比较阻值大小。

3、研究导体电阻和材料的关系:

取截面积相同的铜丝、镍铬丝分别接在AA1BB1上,比较阻值大小。

四、注意:

电阻丝需要妥善保管,不要遗失。木板应保持干燥平整。
