J24010原副线圈使用说明书

编号：SHQ362  分类代码：30307401701   型号：B311504、24010

一、用途

2401原副线圈是研究电磁感应现象的仪器，它与柱形磁铁、电流计、滑动变阻器等仪器配合使用可供教学演示实验。

1、研究电磁感应（楞次定律的验证）

2、研究电流通过原线圈的磁现象

3、电流变化时的电磁感应现象

二、结构

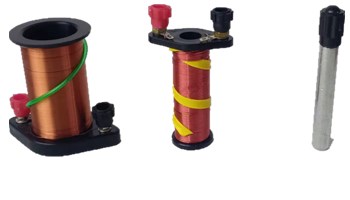

本仪器由原线圈A、副线圈B、软铁芯C三部分组成如图所示:

原线圈A和副线圈B都是用漆包线绕在空心的胶木骨架上做成。原线圈较小，用的线较粗。匝数较少。副线圈较大，用的线较细，匝数较多。线圈外面绕有三圈塑料线以表明线圈的缠绕方向，线圈两头都装有接线柱。

三、注意事项

    1、由于原副线圈的直流电阻很小，通过电流不能太大，通电时间不宜太长。

2、注意保护骨架，不要让它受到碰撞或掉落地上。

3、仪器使用完毕，应放置清洁，干燥通风切无腐蚀气体的地方。
