指针验电器（带法拉第圆筒）

一、用途：

1、检验物体是否带电,带正电还是带负电。

2、检验导体内部不带电。

3、测量导体的电势和两导体间的电势差。

4、演示在导体中形成电流的条件。

二、构造:

  如上图示：该验电器是成对使用。

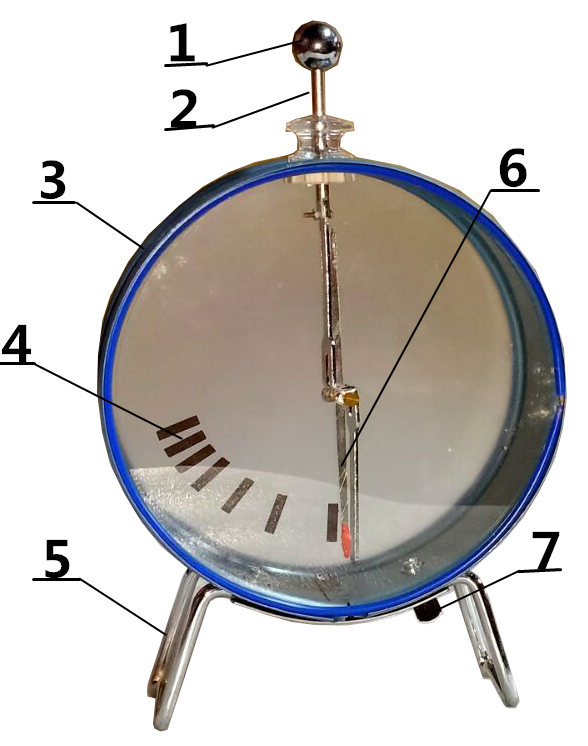

   结构组成如右图示，在5、金属底座上装着一个3、金属圆筒，后面装有4、附标线的毛玻璃，上壁装有有机玻璃塑制的绝缘子，一根2、金属杆穿过绝缘子的中心插进圆筒里。金属杆上端装有一个1、法拉第圆筒，下端装有竖直的金属架，一根6、铝箔指针装在金属架的水平轴上，并可绕轴灵活转动。圆筒下壁装有一个7、接线柱。

    当验电器的金属杆带电时，指针架和指针也带有同种电荷，因此互相排斥，指针偏转。指针偏转角度的大小跟金属杆和圆筒间的电势差有关，电势差越大则偏转的角度越大。验电器就是利用这个现象来测量导体的电势差的。

三、用法:

    1.检查物体是否带电：把要检查的物体跟验电器上的法拉第圆筒接触一下，如指针发生偏转，这个物体就是带电的；如果指针并不偏转，这个物体就没有带电。

    2.检查物体带正电还是负电：先让验电器带上已知的电荷（正电荷或负电荷）使指针偏转一定的角度。把要检查的物体移近验电器的金属球但不要接蟹。如果指针的偏转角因而增大了，那么物体带的电荷跟电器带的是同种电荷；如指针的偏转角因而减小了，则物体所带电荷与验电器带的电荷是异种电荷。

    3. 检验导体内部不带电：先让验电器带上电荷使指针偏转一定的角度。用不带电的移电球接触圆筒内壁，移出后与另一个不带电的指针验电器接触，并多次反复，原带电的验电器指针偏转角度不变，另一个原不带电的指针验电器的指针不动。先让验电器带上电荷使指针偏转一定的角度。用不带电的移电球接触圆筒外壁，然后与另一个不带电的指针验电器接触，并多次反复，原带电的验电器指针偏转角度变小，另一个原不带电的指针验电器的指针角度张开。

4.测定两导体间的电势差：将验电器的金属壳与其中一个导体连接，验电器的金属杆与另一个导体连接，则这两导体间的势差的大小就可以由指针偏转角度的大小表示出来。

    5.测定导体的电势（以地球的电势为零）：将验电器的金属外壳接地，验电器的金属杆跟被测的导体连接，这个导体电势的大小可以由指针偏转角度的大小表示出来。

    6.演示导体中形成电流的条件：用二个完全相同的验电器，把它们的金属外壳接地，并使它们的电势不等，故指针偏转的角度不等。例如可以使其中一个带电，指针偏转，另一个不带电，指针下垂。然后用验电器连接杆把它们连接起来，则原来下垂的指针很快发生偏转，而原来偏转的指针偏转角度也很快减小，最后达到两个验电器的指针偏转角度相等。这就表明，在导体中形成电流的条件是在导体的两端有电势差，即存在电压。

四、仪器的维护:

    1.要防止仪器受到剧烈震动，以免损坏指针或玻璃。

    2.如给验电器带电而指针不发生偏转，多数是由于绝缘不好引起的。使用前应先用柔软的干布擦拭有机玻璃绝缘子，因为时常有尘埃及潮湿影响，破坏绝缘性能，擦过以后不要再用手接触，手上的汗水也降低了绝缘性能。在仪器受潮较严重的情况下，要用干燥器将仪器烘干。

3.演示时，在毛玻璃后面用一盏灯来照明，可以更清楚的观察指针的偏转和所达到的标线。
