探究电容器极板电势差与电量关系演示器
使用说明书
一、概述
本仪器是根据《高中物理》新教材必修3第十章“静电场中的能量”第四节电容器的电容而设计的一种新型的数学仪器,本仪器结构简单,操作方便,便于学生观察和理解。

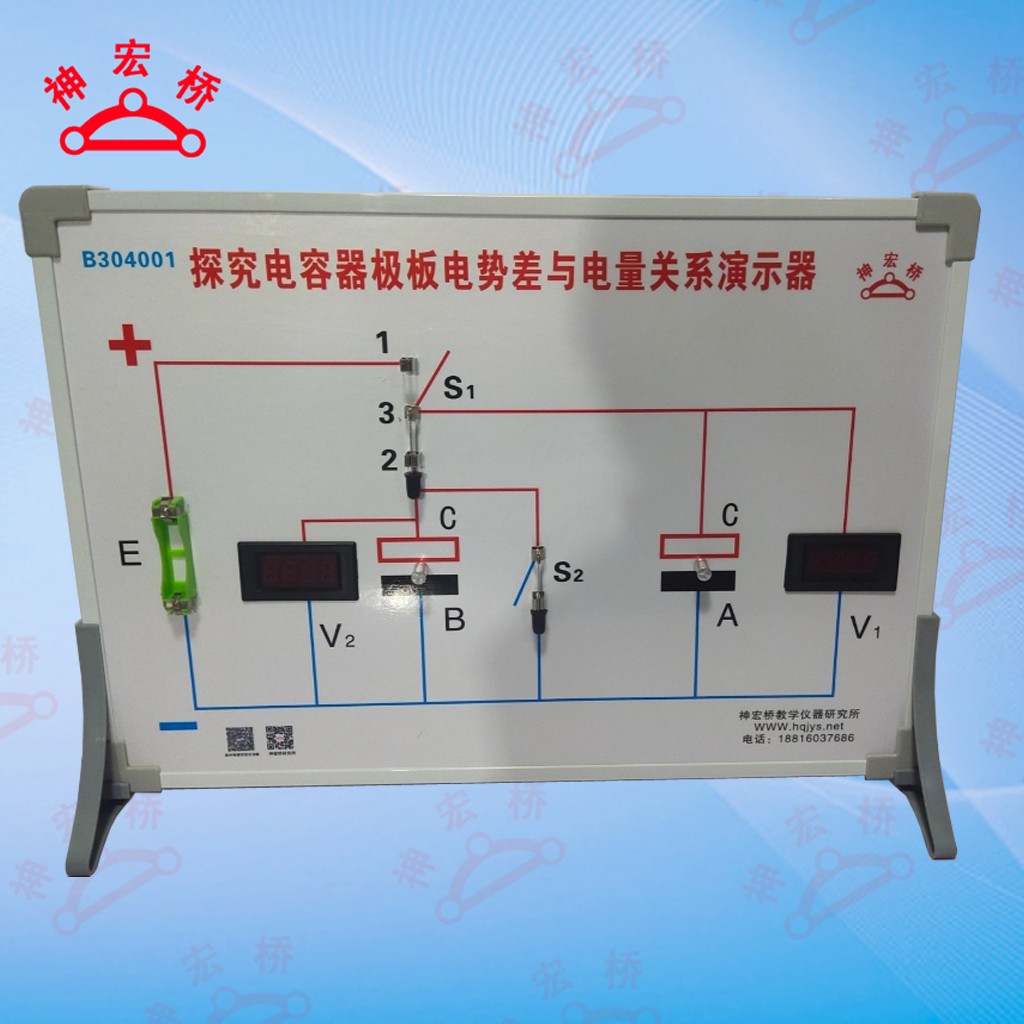

二、结构组成
1、单刀双掷开关S1 2、面板
3、电池盒
4、演示器支架
5、电压表V2
6、电容器B
7、单刀开关S2
8、电容器A
9、电压表V1
10、#5号电池盒4节(演示板背面)
三、操作步骤
1、打开开关S1、S2在电池盒3和电池盒10分别加入5号电池。
2、开关S1与图中1闭合,电容器A充电,电压表V1度数增加,当电压V1读数达到1.3V-1.4V时,断开S1。
3、S1与图中2闭合,电容器B充电,观察两个电压表的示数变化。当两电压表示数相同时,开关S1 断开,闭合S2使电压表V2的示数为0,再断开S2。
4、重复步骤3,反复作。
