X31308 电容器的储能功能

X31308电容器的储能功能002

————————————————————————————————————————————————————

电容器的储能功能


一、概述:

充电放电演示器是根据新编高中物理教材《静电场电容器与电容》教学要求而设计的。说明电容器具有储存能量的功能。

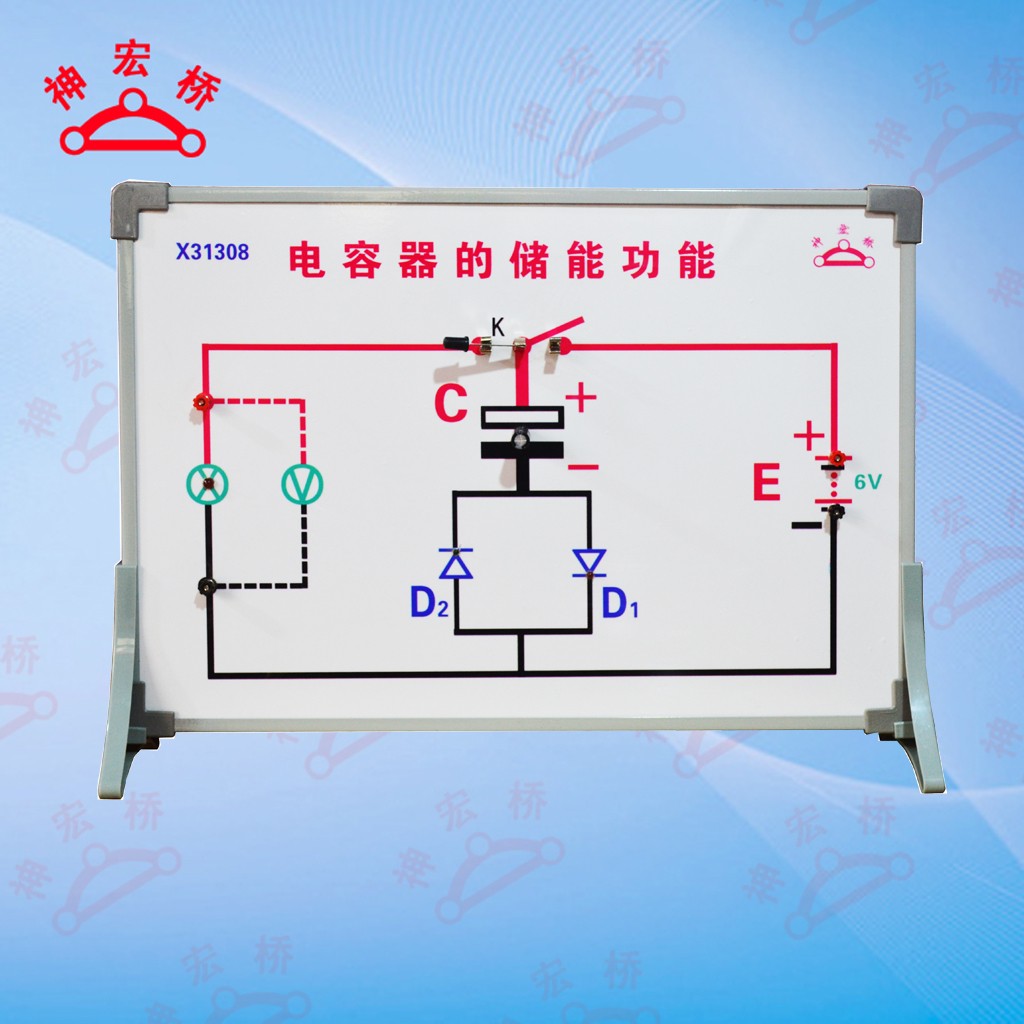

二、机构组成(如上图示):

由电源、充放电刀闸、电容器、充放电发光二极管和放电指示灯组成。

三、工作过程:

1、接通电源直流6v

2、刀闸k接至充电位置,使电容放电,同时充电灯亮,少许时间。

3、刀闸k接至放电位置,使电容器放电,同时放电灯和放电指示灯亮。

四、注意事项:

1、防潮防腐蚀

2、电源接至直流电压6v。
