J24050 变压器原理（自感互感）

使用说明书

一、概述

变压器是根据自感互感现象制作而成，自感互感现象是电磁应现象中特殊情况，由于导体本身电流发生变化而产生的电磁感应现象，叫做自感现象。由自身导体电流发生变化而其它导体产生的电磁感应现象叫互感。本仪器用来演示自感现象中通电与断电时的现象和互感现象，用小灯泡来表示这种现象的情况。本仪器操作简便现象明显，可加深同学们对自然现象和变压器原理的理解。

二、原理与结构

根据椤次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化，因此当导体中的电流发生变化时，导体本身就产生感应电动势，这一感应电动势就会阻碍导体中原来电流的变化。当接通电路的瞬间，电路中的电流增大，穿过线圈的磁通量也随着增加，因而线圈中必然会产生感应电动势，这个感应电动势阻碍线圈中的电流增大，所以通过与线圈串联的灯泡的电流只能逐渐增大，灯泡只能逐渐亮起来。电路断开的瞬间通过线圈的电流突然减弱，穿过线圈的磁通量就很快减少。因而在线圈中产生感应电动势，虽然这时电源已经断开，但线圈和灯泡组成了闭合电路，在这个闭合电路中有感应电流通过，所以灯泡不会立即熄灭，而当迅速断开开关时（R_L2＜＜R_L），产生的感应电流会很大，因而灯泡反而突然变亮，然后再熄灭。当L₁电流变化，其磁场变化，引起穿过L₂的磁通量发生变化，在L₂中产生电磁感应现象，L₂与L_R3串联，在L_R3中就将中流通过，使L_R3发光。

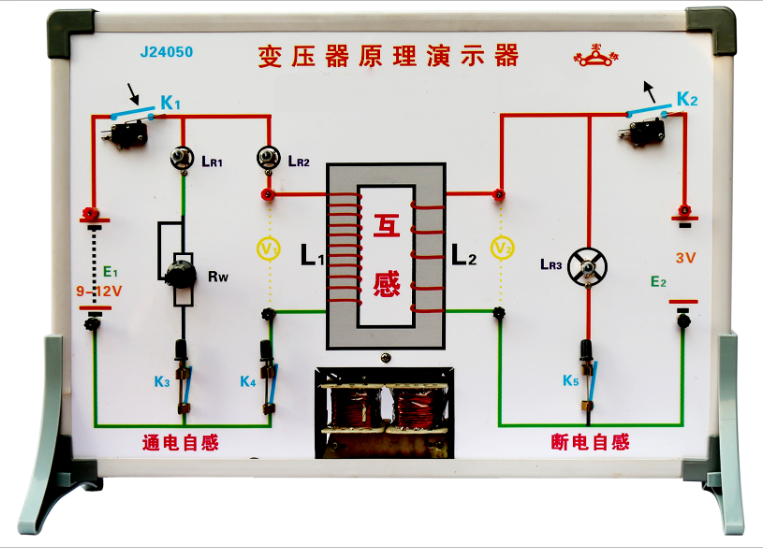

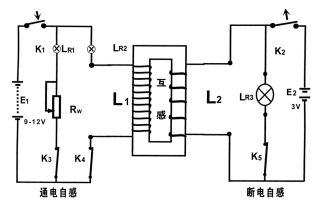

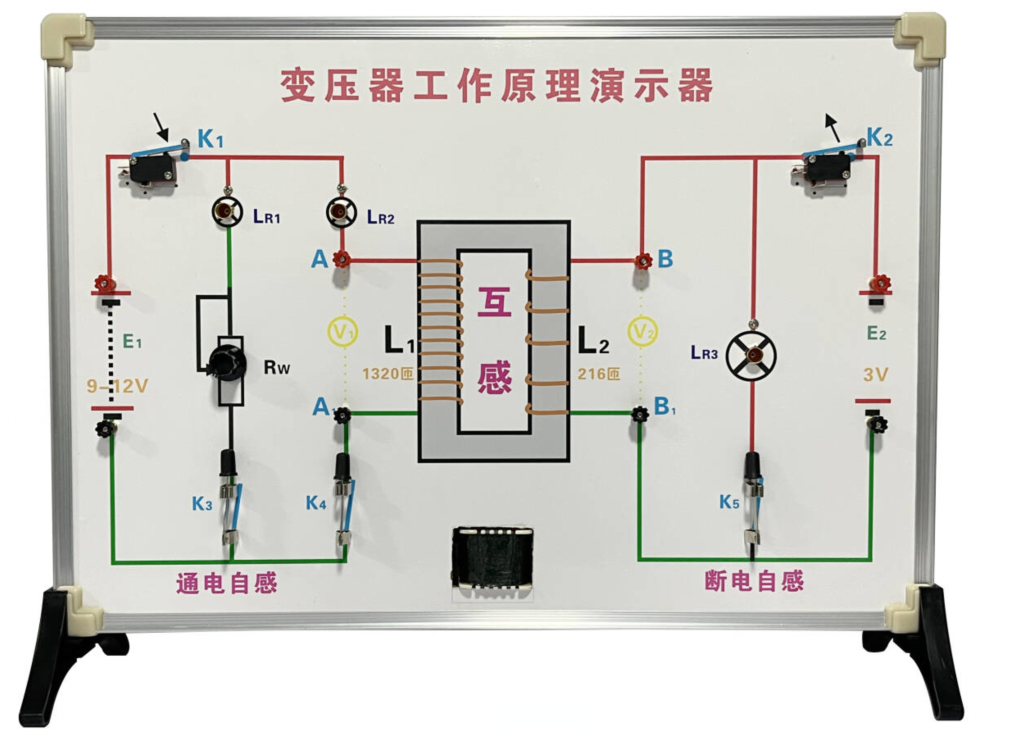

本仪器为示教板式，结构如图：

三、使用方法

1、演示通电现象：闭合K₃、K₄、断开K₅，E₁接上DC9V-12V（学生电源或电池），合上开关K₁，调节电位器旋钮，使L_R1、L_R2两只小灯泡亮度一样，而后断K₁，再迅速合上开关K₁，可看到与电位器串联的灯泡先亮而与线圈串联的灯光后亮。

2、演示断电现象：闭合K₅断开K₄，E₂接上DC3V（新1号电池两节），合上开关K₂、灯泡则亮，而迅速断开开关L₂，可看到断路时，灯泡L_R3不是迅速熄灭，而是瞬间变亮然后再熄灭。

3、演示互感现象：闭合K₄、K₅，断开K₃，E₁接9V-12V（学生电源或电池），合上K₁、L_R2亮，闭合断开K₁时L_R3变亮，闭合断开K₁的速度越快。，L_R3越亮。

四、注意事项

1、仪器应贮存在阴凉、干燥、无腐蚀性气体处。

2、做通电实验时，不易时间过长，防止电位器过热。

3、断电实验时一定要通电时间短，线圈电短路电源发热。
