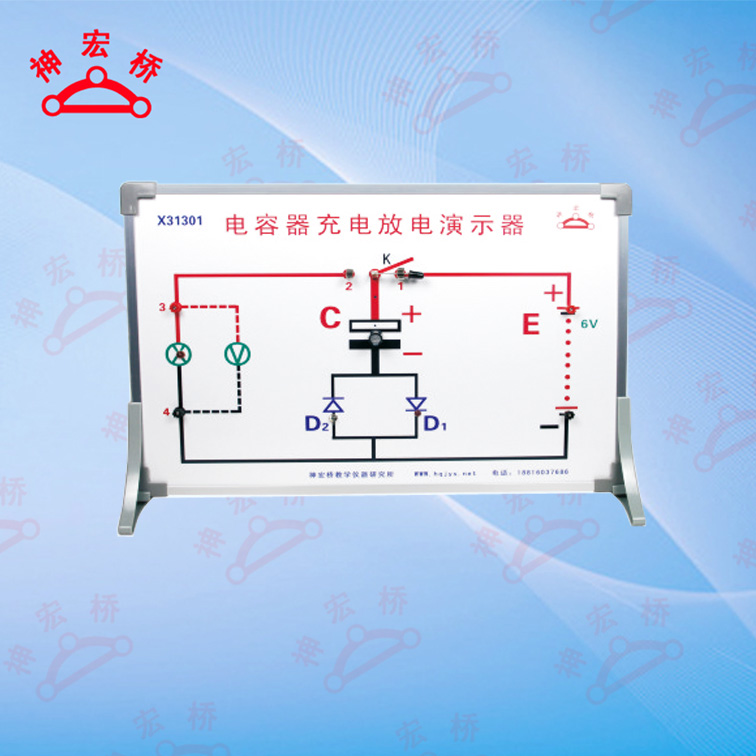

图一

——————————————————————————————————————————

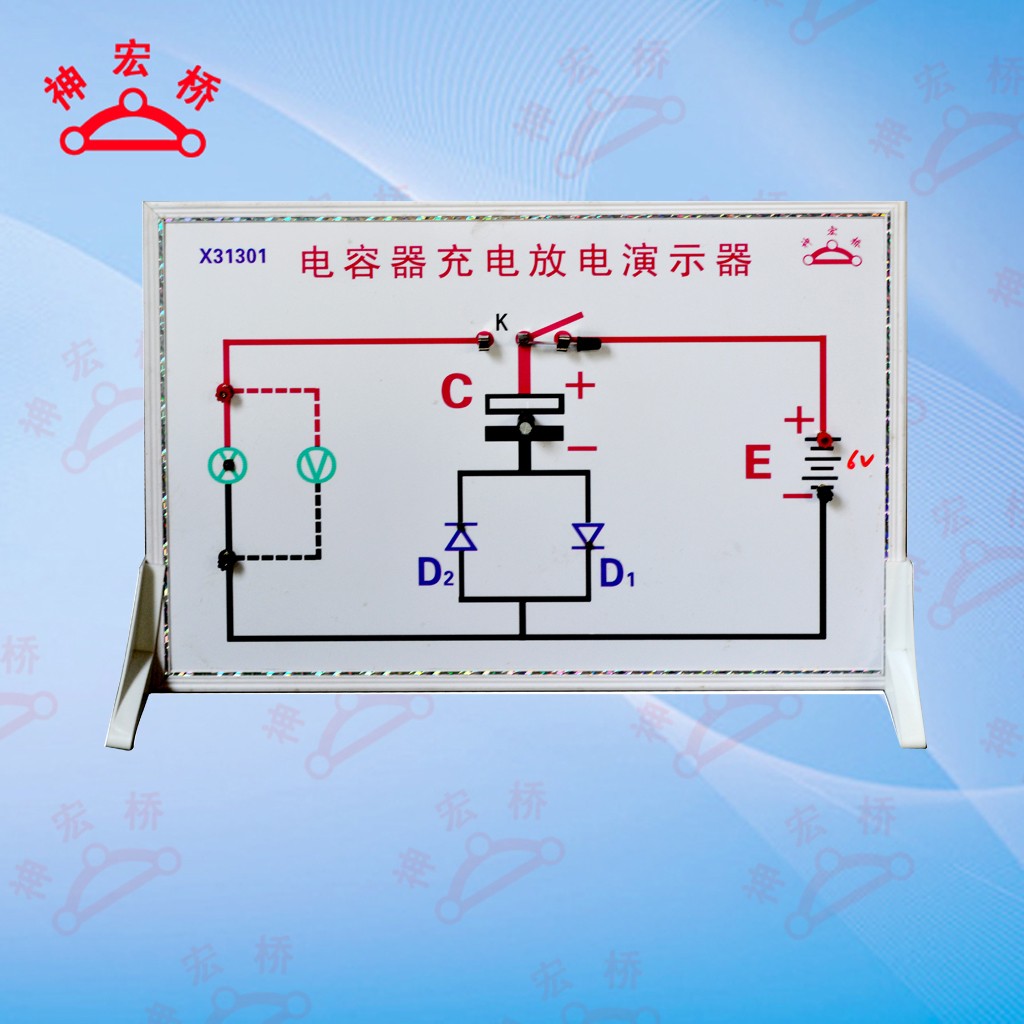

图二

——————————————————————————————————————————

图三

——————————————————————————————————————————

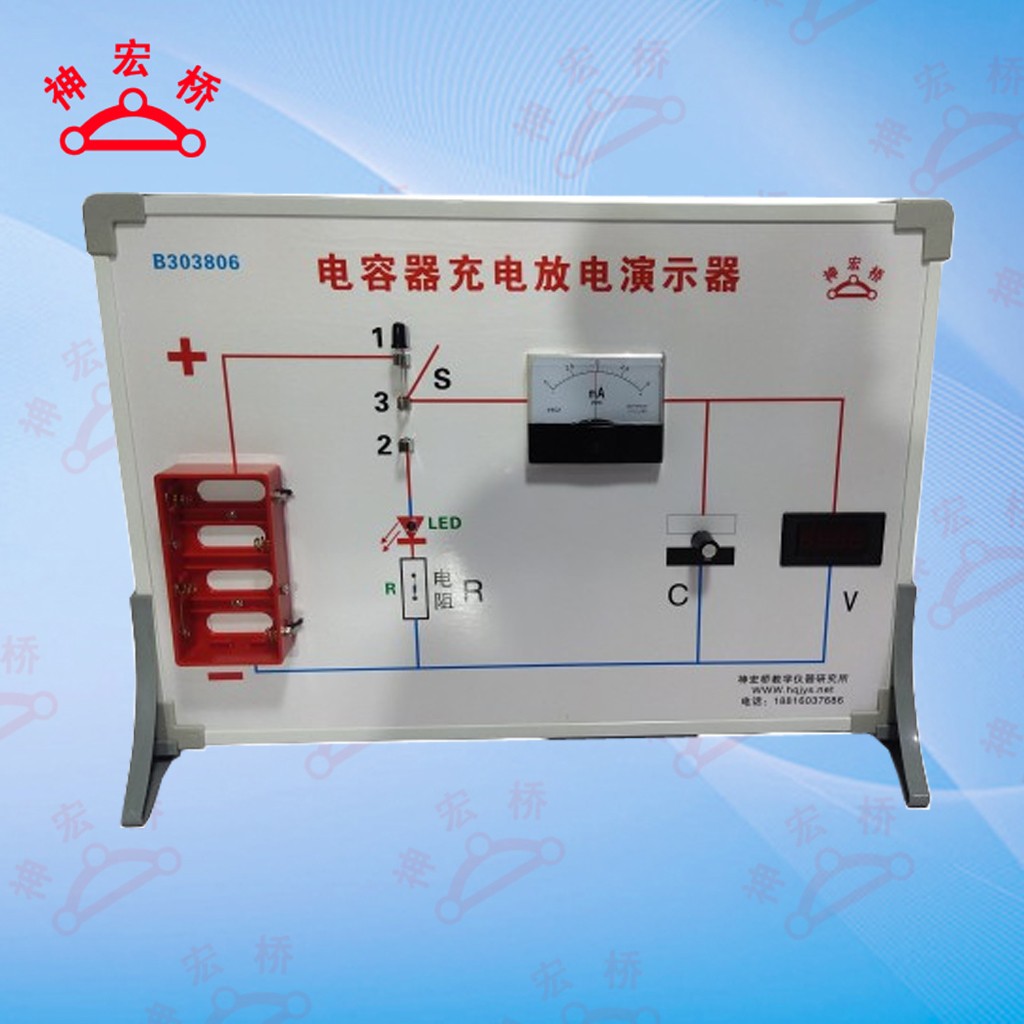

图四

——————————————————————————————————————————

电容器充电放电演示器使用说明书（数字式）

一、概述：

  本仪器是根据《高中物理》新教材必修3第十章“静电场中的能量”第四节电容器的电容而设计的一种新型的数学仪器，本仪器结构简单，操作方便，便于学生观察和理解。

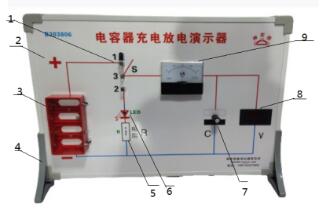

二、结构（如右图）：

1、单刀双掷开关

2、面板

3、电池盒

4、底座

5放电电阻

6、LED发光二极管

7、电容器

8、数显电压表

9、指针电流表

10、数显电压表所需电源电池盒（面板反面）   11、数显电压表开关（面板反面）

三、操作过程

1、单刀双掷开关1打开，在电池盒3上装1号电池4节。在电池盒10上装5号电池4节。

2、单刀双掷开关与1闭合，使电容充电，这时指针电流表9指针向右偏转，示数最大，数显电压表8示数最小。随后指针电流表9示数逐渐变小。数显电压表8示数逐渐增大。说明电容器的电量逐渐增大。

3、单刀双掷开关与2闭合，使电容放电，指针电流表9指针向左偏转，这时LED灯6发光。随后指针电流表9示数逐渐变小。电压表示数逐渐减小。说明电容器的电量逐渐减小。指示灯变暗。

四、注意事项

1、防潮防腐蚀

2、电源接至直流电压6v。

北京神宏桥教学仪器研究所

                   电话：18816037686  18816065128

                   网址：www.hqjys.net

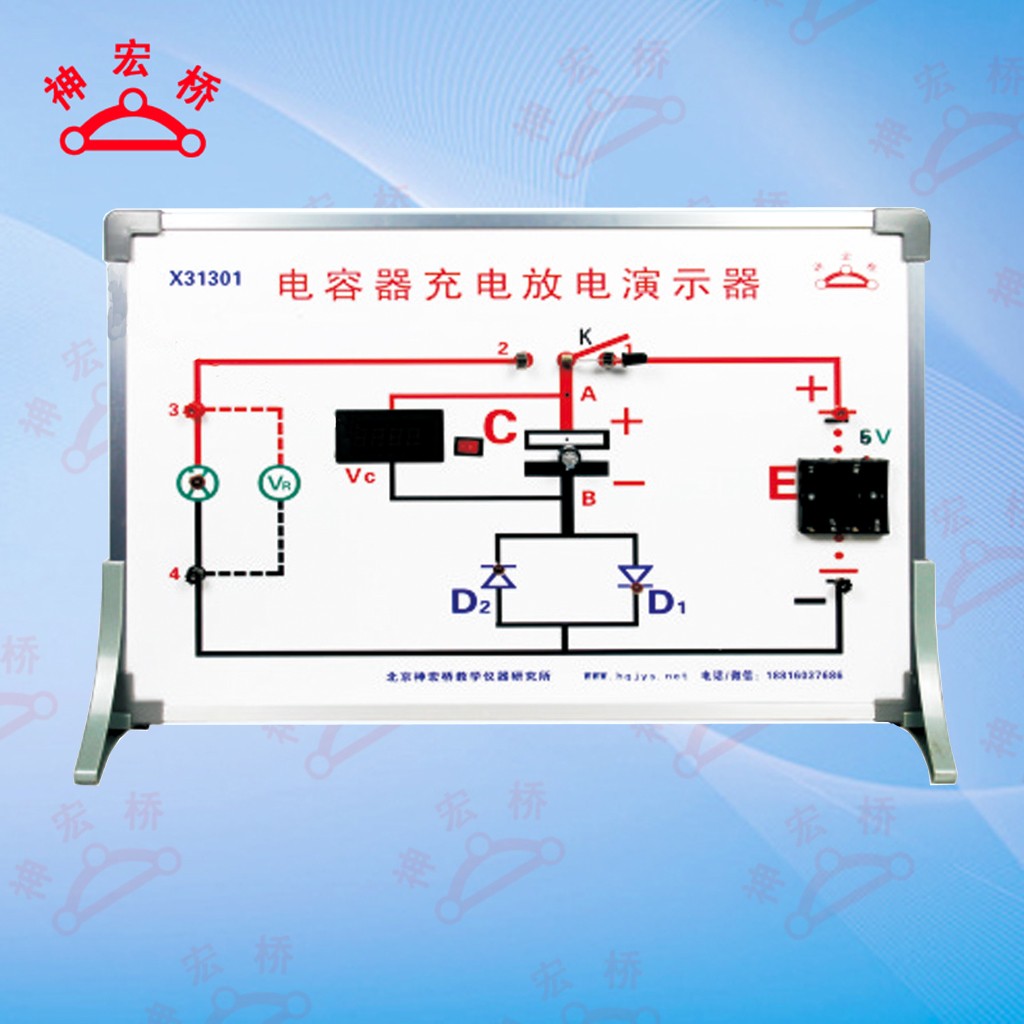

注：这里只提供了一种演示器说明书，其他三种原理基本相同。如需详细了解可电聊。
