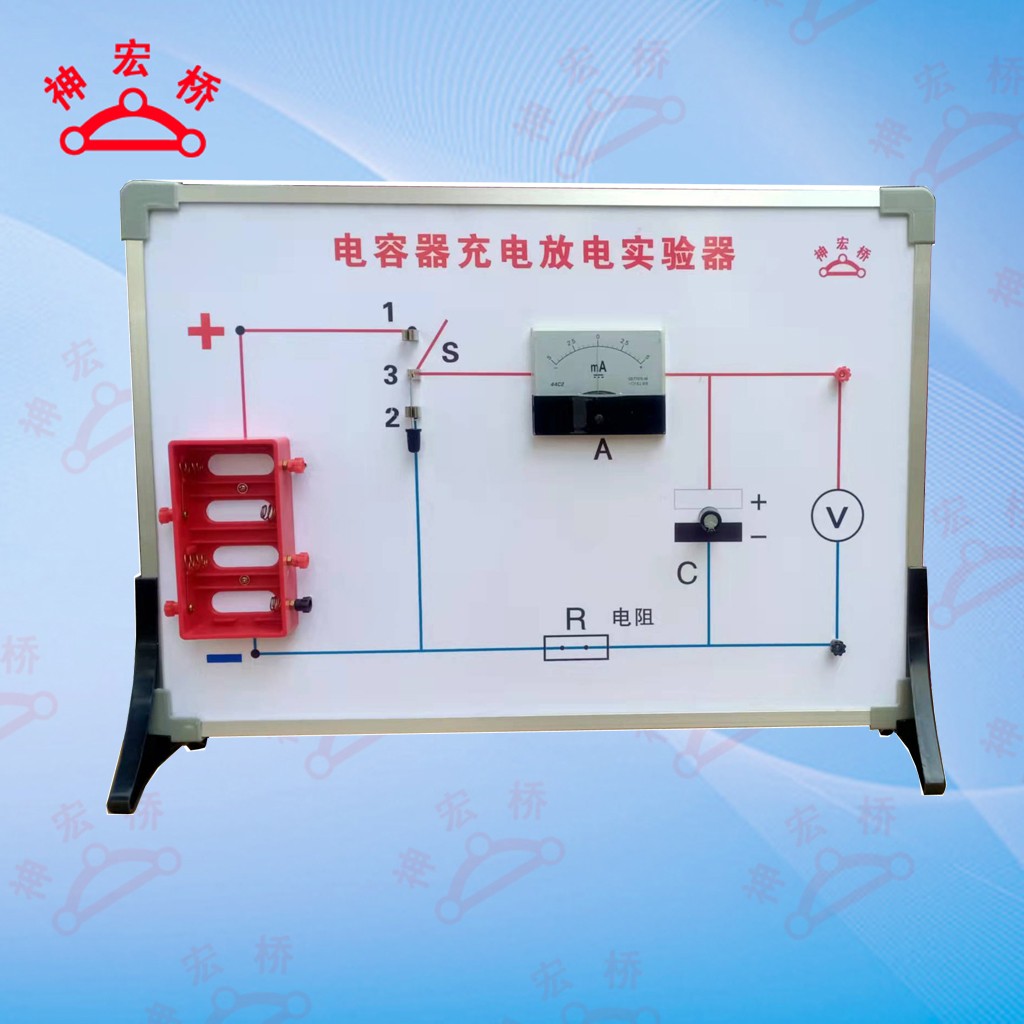

电容器充放电实验器说明书

一、概述

本仪器是根据新编高中物理教材教学要求而设计的。通过实验使学生了解电容器的作用和充放电的过程。

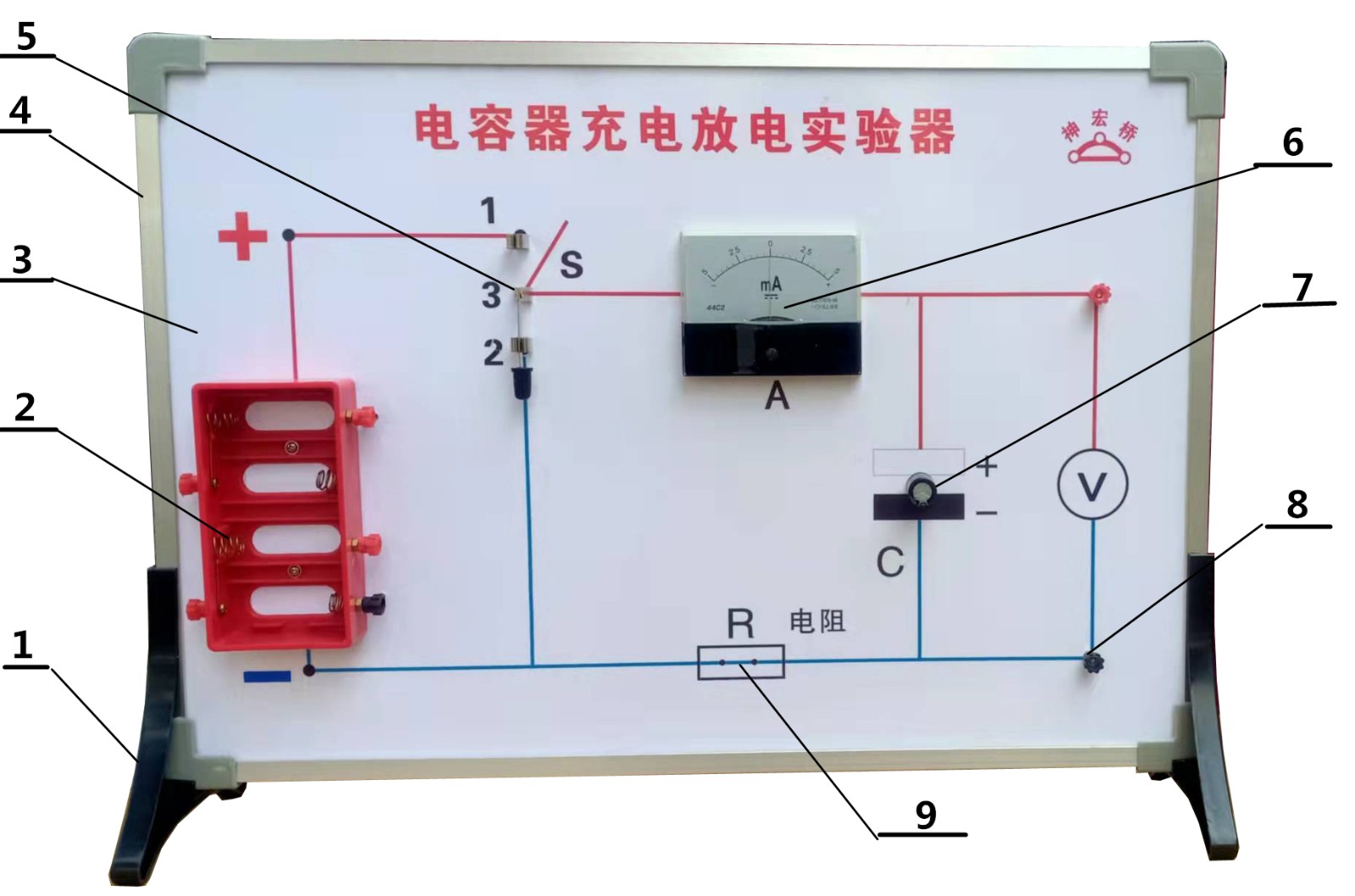

二、结构（如右图示）

本仪器包括：

1、实验器支架，

2、1#电池盒R，

3、实验器底板，

4、实验器边框，

5、单刀双掷开关，

6、电流表，

7、电容器，

8、电压表接线柱，

9、电阻。

三、实验操作流程

    （1） 在接线柱8接入电压表V，电池盒中装入四节1#电池，单刀双掷开关S处于打开状态。

    （2） 将单刀双掷开关S接至1，使电容器充电，分别观察电流表与电压表示数的变化。

（3） 带电流表示数接近零时，将单刀双掷开关S接至2，断开电源，此时电容器放电，观察电流表与电压表示数的变化状态。

四、注意事项

1、使用前请仔细检查实验器是否完整无损坏，安装是否稳定。

2、使用后请谨慎检查，防潮防腐蚀，注意保养。
