B103902 探究匀变速直线运动演示器

@Z[$7J}]VQ]$I2T9EP)HEBT

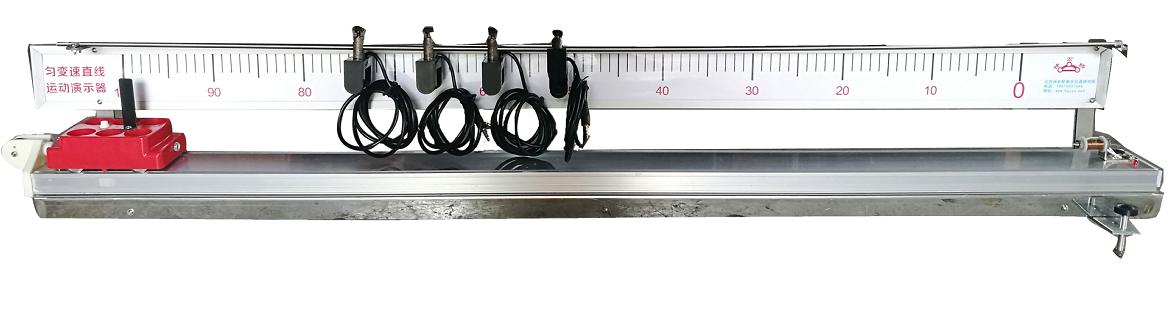

匀变速直线运动演示器

使用说明书



一、概述:本仪器是根据高中物理教学需要而设计的,它配合四组大屏幕数字光电门计时器,方便演示匀变速直线运动的规律以及牛顿第二定律。演示方便,可见度大。

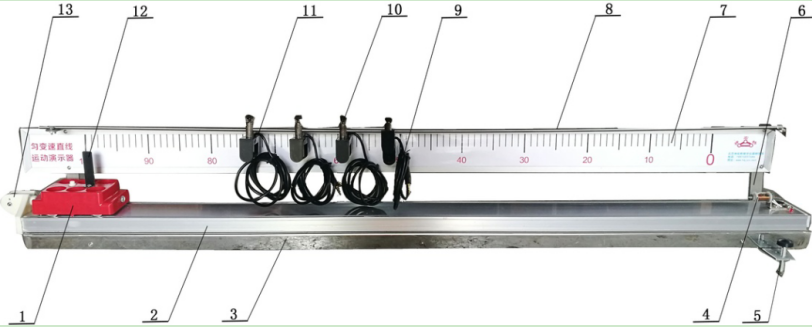

二、结构:




1表示小车  2表示轨道   3表示底座  4表示电磁铁   5表示调整螺丝   6表示支架

7表示刻度尺     8表示光电门滑杆    9表示光电门连接线    10表示光电门固定丝

11表示光电门支架        12表示挡光片      13表示滑轮



三、使用方法:

1、把四个光电门插头以及电磁连线分别插到四组大屏幕数字光电门计时器的对应插口上。

2、按下四组大屏幕数字光电门计时器的“准备”按钮,上方“准备”指示灯亮,4个数字显示屏处于预备状态,各自指示灯“-”亮,这时磁铁带电具有磁性,小车被电磁铁吸住。

3、按下“开始”旋钮,上方“开始”指示灯亮,电磁铁断电磁性消失小车被释放,四个计时器分别在屏幕上显示计时。当小车的挡光片经过所有光电门后,挡光停止计时“时间1”亮,这时显示屏显示的是从开始到挡光的时间。

4、然后按下“显示”按钮,这时出现“时间2”亮,显示各个挡光片挡光的时间。再按“显示”按钮,“速度”指示灯亮,显示挡光片经过各光电门时的“速度”。再依次按“显示”按钮,分别显示“时间1”、“时间2、”“速度”依次亮。

5、根据四组“时间t”和对应的“速度V”画出对应的“V--t”速度时间图像。
