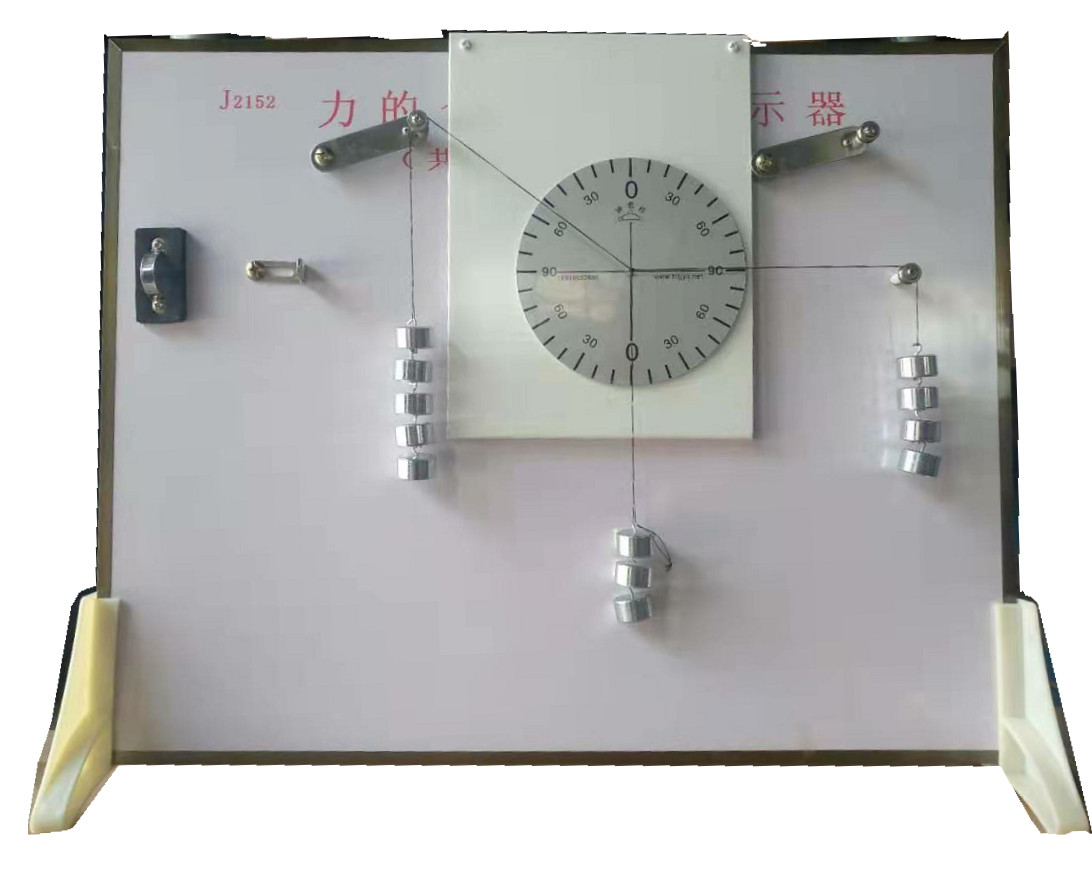

力的合成与分解演示器安装说明

一、元件说

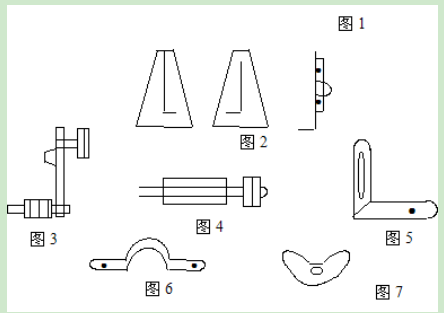

1、面板如图1：它是由600*500mm高密度板经铝合金力，其中有11个孔，其中1、2、3、4为底角固定孔，5、7、8为可调动轮固定孔，6为固定滑轮固定孔，9为橡皮筛固定片固定丝，10、11为圆筒测力计固定卡固定丝孔。

2、为底角

3、为可动滑轮

4、为定滑轮

5、为橡皮筋支架

6、为圆筒测力固定卡

7、为蝶形罗母

名称 数量 名称 数量

1、面板600*480 1 7、蝶形罗母 5

2、底角（对称） 2 8、普通罗母 6

3、定滑轮 1 9、φ6垫片 16

4、可调滑轮 2 10、橡皮筋 2

5、橡皮筋支架 1 11、说明书 1

6、圆筒测力计固定卡 1 12、合格证 1

二、安装说明

1、把两底角安装在面板两下角（1、2、3、4）普通罗母。

2、把定滑轮固定在孔6上（用普通罗母）

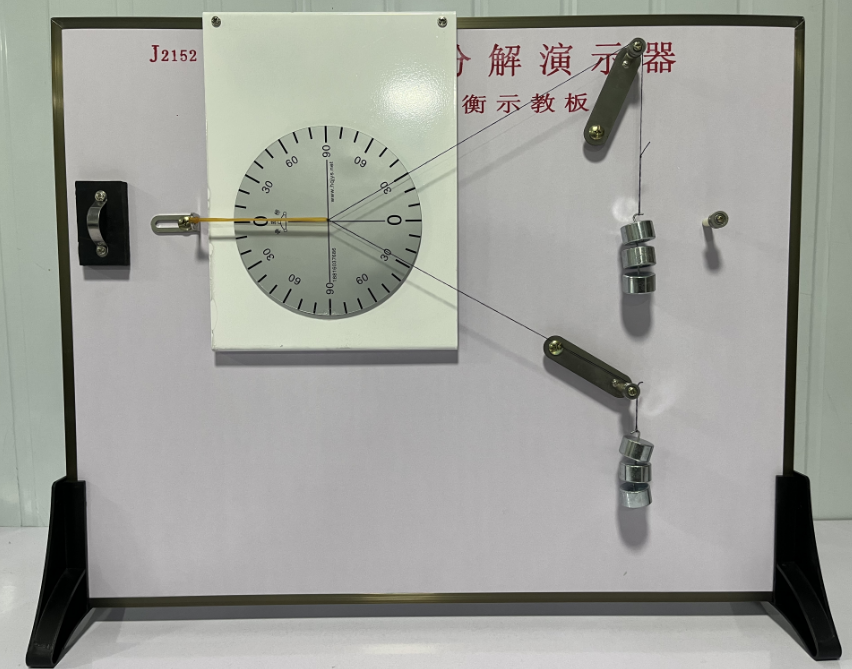

3、在作力的合成实验时，把两动滑轮安装在孔5、7上，橡皮筋支架安装在孔9上（用蝶形罗母）。如圆筒测力计，把橡皮筋支架去掉，把圆筒测力计固定卡安装在10、11孔上。

4、在共点力平衡实验时，把孔5上的动滑轮取下按在孔8上，可6与8配合，也可7、8配合。
