共点力平衡演示器使用说明书
一、概述
本仪器是根据新编高中物理教材教学需要而设计的《共点力平衡演示器》 该仪器操作方便，演示直观，效果明显。

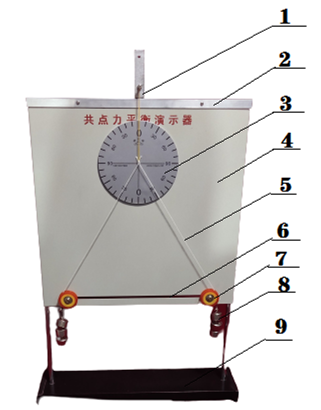

二、结构
1、橡皮筋支架
2、边框
3、角度盘
4、面板
5、线
6、滑孔
7、滑轮
8、砝码（自配）
9、支架
三、操作方法

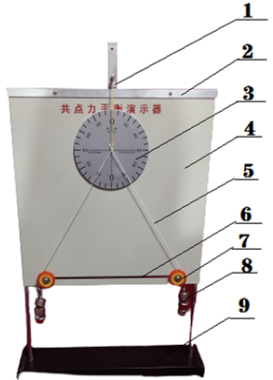

1、安装橡皮筋支架1如图所示。
2、把橡皮筋挂在橡皮筋支架1的横钉上，在橡皮筋的下端拴两根细线，分别在细线5的另一端挂上钩码，并绕过滑轮7，如图所示
3、把角度盘3放在面板4上使0刻度线与橡皮筋重合，节点在圆心上，观察两细线的角度。
4、根据两绳拉力和角度画出力的平行四边形，求其合力大小与方向。
