伽利略理想斜面演示器说明

一、概述：

本仪器是根据中华人民共和国教育部颁发的2020初中物理教学装备配置标准制作的一种新型的仪器，用来说明轨道斜面角越小，钢球滑动的距离越远，本仪器结构简单，操作方便，便于学生观察。

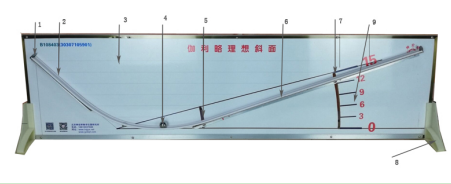

二、结构如图.

1、定位挡板   2、左轨道    3、面板

4、钢球       5、滑孔1    6、右轨道

7、滑孔2       8、底座    9、角度

三、操作步骤

1、把面板3固定在底角8上，并用自攻丝固定.分别通过滑孔5/7调整，使右边轨道6调整到适当角度。

2、把钢球4放在挡板1位置，释放钢球4，钢球4滚动到右边轨道6的适当位置。并记下钢球4的位置。

3、改变右边轨道6的角度，重复步骤2。观察钢球4的位置.
