磁感应强度显示仪使用说明书

一、概述：

磁感应强度显示仪是根据新编高、初中物理教材教学需要而研究开发的新产品。本产品直接显示出磁场各点磁感应强度的大小和方向，由大型演示电流表直接显示读数，因此可见度大，学生便于理解磁感应强度的概念，印象深刻。

二、结构与原理

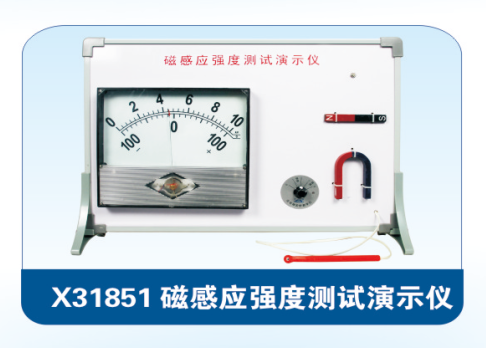

本仪器主要有磁感应强度探则头(带探测杆)，信号放大部分、数字显示部分等组成，数字显示是由大型指针式演示电表完成，同时分测量强磁1、2两档，测量微磁I、Ⅱ两档。在显示仪的板面上配置有新型材料的磁铁、条形磁铁、蹄形磁铁，以供测量演示，方便说明磁感应强度显示仪可测量各种不同的磁场在各点的磁感应强度的大小和方向。探头面与磁场方向垂直时指针摆角最大，探头面与磁场方向平行时指针指零。探头两面分别标有红色和蓝色，磁感线穿入探头与穿出探头指针指示方向相反。

三、操作方法

l、把选择开关拨到0点，在后面电池盒内分别放入7号电池一节和5号电池三节。

2、把选择开关拨到强磁1，按下7号电池的电源开关按扭(接通探测头电源)，把显示器指针调到零点(机械调零，在大型显示器后轴上)，用探测头放到被探各点，观察指针的摆向和摆角，改变探头的方向，观察指针的摆动情况，说明磁场的方向。

2、如果在强磁1档位置时，指针摆角很小，把选择开关拨到强磁2，把显示器指针调到0点，再进行测量，观察指针的摆向和摆角，改变探头的方向，观察指针的摆动情况，说明磁场的方向。

4、如果在强磁2档位置时，指针摆角很小，把选择开关拨到微磁I，打开放大器的电源开关。通过放大器的调零旋扭和机械调零旋扭调整显示器指针的零点．使指针指到零，再用探头探测各点的磁感应强度的大小与方向。

5、如果进一步放大观察搬磁场的磁感应强度，可把选择开关拨到微磁Ⅱ位置，通过放大器的调零旋扭和机械调零旋扭调整显示器指针的零点，再用探头探测各点的磁感应器的大小和方向。

6、探测完毕后应及时关掉探测头电源和放大器电源，把选择开关拨到零位置。

四、注童事项

1、测量时一定是由强磁1→强磁2→微磁I→微磁Ⅱ。因微磁档接放大器，以防显示器指针偏转角度过快、过大损坏。

2、长时间不用一定取下电池。
