一、仪器用途

本仪器是根据2004《中学新课标准资源库》“物理卷”中对机械振动的要求，“即通过实验，认识受迫振动的特点，了解产生共振的条件以及在技术上的应用”而设计的、用来研究在周期性外力作用下物体振动的规律、产生共振的条件，以及阻尼振动和自由振动。

二、仪器结构

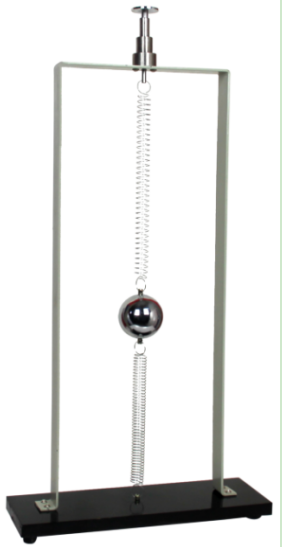

本仪器由底座、支架、活动杆、压缩弹簧振子、振子轨道等组成。

三、实验原理及使用方法

首先把支杆装在底座上用螺母固紧后可开始实验。

1、阻尼振动和自由振动：用力向下把小球拉一段距离，然后释放，这时小球做往复运动，就是阻尼振动和自由振动，这时的振动频率为固有频率。

2、受迫振动：用手掌按动仪器顶部的活动杆，用力让活动杆作上下运动。这样活动杆受到的是周期外力――策动力的作用。活动杆受到的力通过弹簧传递给振子，振子便得到了持续的无阻力振动――受迫振动。此时可以清楚的观察到，振子振动的周期总是等于策动的周期。由此说明，物体做受迫振动的频率等于策动力的频率，而跟物体的固有频率无关。

3、共振：逐渐增大外力的频率，当达到某一频率时，发现振子振动振幅最大，这就是共振，再增大外力的频率时，振幅又减小，说明f_外=f_固时，振幅最大，这就是共振的条件。

四、注意事项

1、长期不用理应在振子下面加上泡沫，防止振子长期掉簧减掉簧的弹性。

2、注意保持仪器的清洁。
