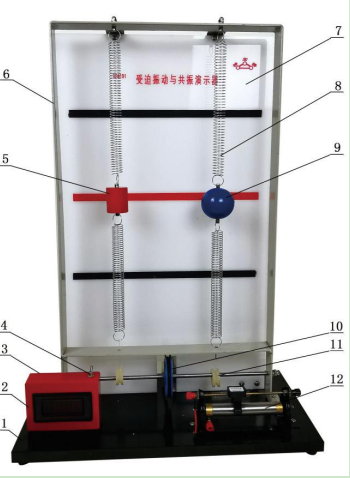

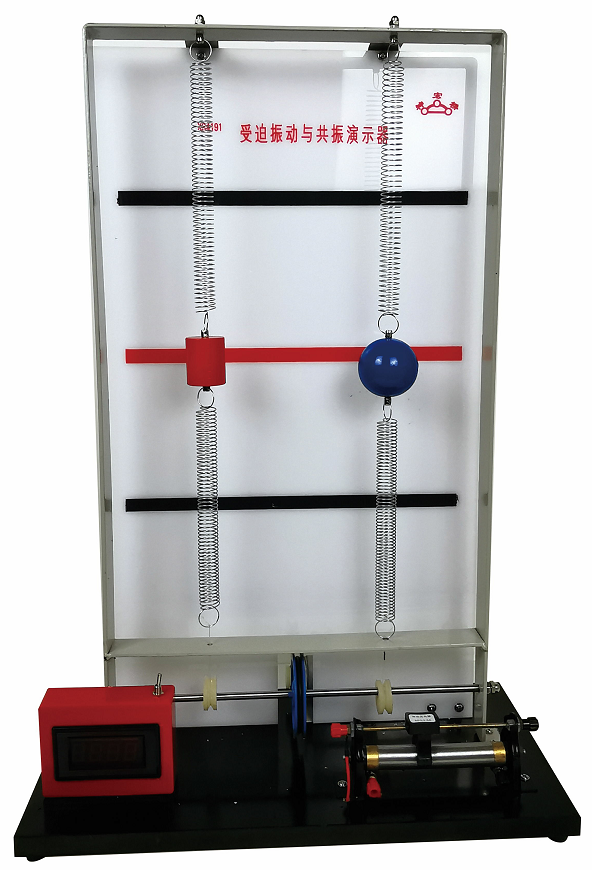

一、仪器的结构如图：

1. 金属底板 2.电源插孔3.电压显子盒4.开关 5.振子1  6.支架7.后屏板8.弹簧9.振子2  10.皮带轮 11.偏心轮 12.滑动变阻器

二、仪器的用途与原理：

1.本仪器是根据高中物理课本设计制造，用于演示“物体在周期性外力作用下进行振动”以及“在一定条件下物体产生共振”的实验。

2.当接通电源后，电机作匀速转动，同时带动偏心轮给弹簧以及周期性的策动力，使振子作受迫振动。从而可看到振子作受迫振动的频率等于策动力的频率，而跟振子的固有频率无关。

3.当策动力的频率跟振子的固有频率相等时，可见到振子的振幅最大，这种现象为——共振

三、实验方法及步骤：
1.把尼龙线装在偏心轮上，并将尼龙线通过横杆小孔在尼龙线上挂上弹簧，再在弹簧上分别挂上振子1振子2，然后在振子上端与支架连接的弹簧，二个弹簧上下不能装错，否则系统的固有频率要改变，很难发生共振现象。
2、接通直流用12v电源直接插在电源插孔2，打开电源开关，电动机带动皮带轮转动，使弹簧振子在周期性的策动力作用下迫使振子作受迫振动。

     3、慢慢地调节滑动变阻器，电动机转速也随之改变，相应地改变策动力的频率，当调节到策动力的频率与振子的固有频率相同时，就会产生很大的振动幅度，这时就出现共振现象。

四、仪器的注意事项及保养：

1、不用时，应放入橱内，或用塑料袋包装好。
2、在转动部位可加适量的白油。
3、发现不转动时，可检查一下皮带是否松脱。
