一、概述：

本仪器是根据新编高中物理教材《涡流》教学内容教学需要而设计的，它是利用高频交电流通过线圈时产生电磁感应现象，同时在铁块和硅钢片中产生不同的感生电流既《涡流》。由温度计测出各自的温度，根据温度不同进行对比，说明涡流的大小不同。该仪器操作方便，演示直观，效果明显。

二、原理：

当线圈中的电流随时间变化时，由于电磁感应现象，附近的导体（或线圈）中会产生感应电流，电流通过导体产生热，使导体升温，用温度计测出其温度，通过温度的高低，说明涡流的大

小。

三、操作方法

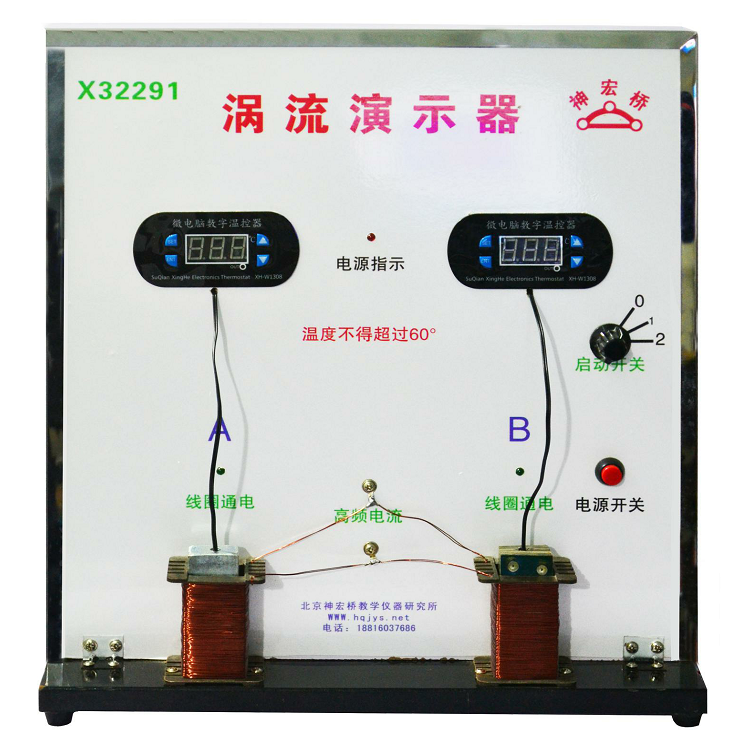

1、把铁块和铁芯分别插入两线圈中，然后把温度计（最好用演示温度计或数字、指针式温度计的探头）插入其孔中。

2、先插上220伏交流电源，电源指示灯亮。再按下线圈开关，线圈指示灯亮，观察两温度计示数的变化。

 3、断开线圈开关，取出铁块和铁芯待温度冷后，再交换插入，接通电源，观察两温度计的变化。

四、注意事项

加热到37度时，请迅速停电，用镊子或防护工具拿出，请勿徒手触摸，防止烫伤。
