一、概述:
自感现象是电磁应现象中特殊情况,由于导体本身电流发生变化而产生的电磁感应现象,叫做自感现象。本仪器用来演示自感现象中通电与斷电时的两种现象,用小灯泡来表示这种现象的情况。本仪器操作简便现象明显,可加深同学们对自感现象的理解。
二、原理与结构:
根据椤次定律:感应电流的磁场总是阻碍引起感应电流的磁通量的变化。因此当导体中的电流发生变化时,导体本身就产生感应电动势,这一感应电动势就会阻碍导体中原来电流的变化。当接通电路的瞬间,电路中的电流增大,穿过线圈的磁通量也随着增加。因而线圈中必然会产生感应电动势,这个感应电动势阻碍线圈中的电流增大,所以通过与线圈串联的灯泡的电流只能逐渐增大,灯泡只能逐渐亮起来。电路断开的瞬间通过线圈的电流突然减弱,穿过线圈的磁通量就很快减少。因而在线圈中产生感应电动势,虽然这时电源已经断开,但线圈和灯泡组成了闭合电路,在这个闭合电路中有感应电流通过,所以灯泡不会立即熄灭,而当迅速断开开关时(Rx << R) ,产生的感应电流会很大,因而灯泡反而突然变亮,然后再熄灭。

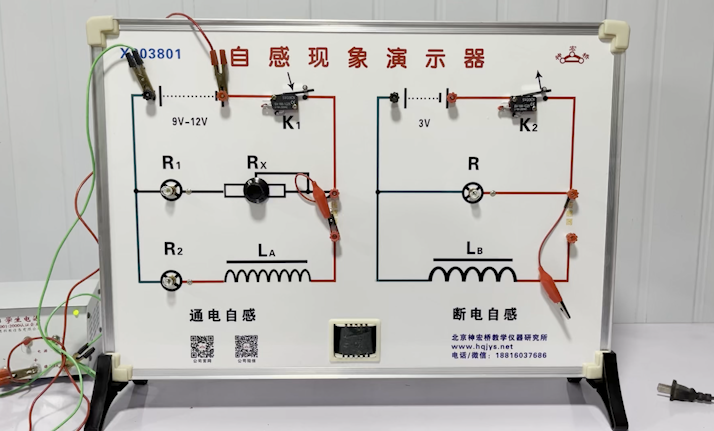

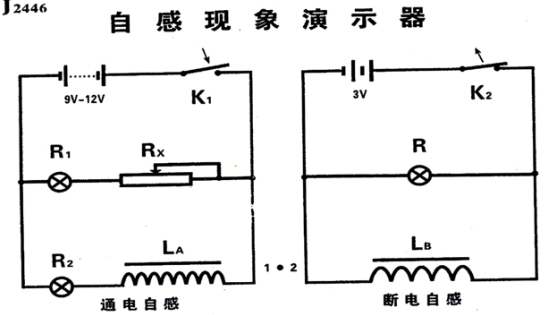

本仪器为示教板式,结构如图
三、使用方法:
. 1、演示通电现象:把两电路蹭的选择开关拨向1,接上DC89V- 12V(学生电源或电池),合上开关,调节电位器旋钮,使名上下两只小灯泡亮度一样。而后断开电源,再迅速合上开关,可看到与电位器串联的灯泡先亮。而与线圈串联的灯光后亮。
2、演示断电现象:把两电路蹭的选择开关拨向2.接上DC3V(新1号电池两节),合上开关,灯泡则亮,而迅速断开开关,可看到灯泡不是熄灭,而足瞬间变亮,然后再熄灭
四、注意事项:
1、仪器应贮存在阴凉、干燥、无腐蚀性气体处。
2、做通电实验时,不易时间过长,防止电位器过热。
3、断电实验时一定要通电时间短,线圈电短路电源发热。
