SHQ449安全用电演示板说明书

一、概述：

本产品是根据初中物理教学装备配置要求而设计研制，用于培养学生有安全用电的只是和加强安全用电的意识。

二、本产品的用途与原理：

本产品12 V 供电，能演示以下模式：一手接触火线， 经脚和大地触电；一手接触火线，不经脚和 大地安全（脚下绝缘）；二手分别接触火线 和零线触电（脚站在地面或绝缘）；一手接 触漏电（连接火线）的设备， 经脚和大地触电；跨步电压触电。

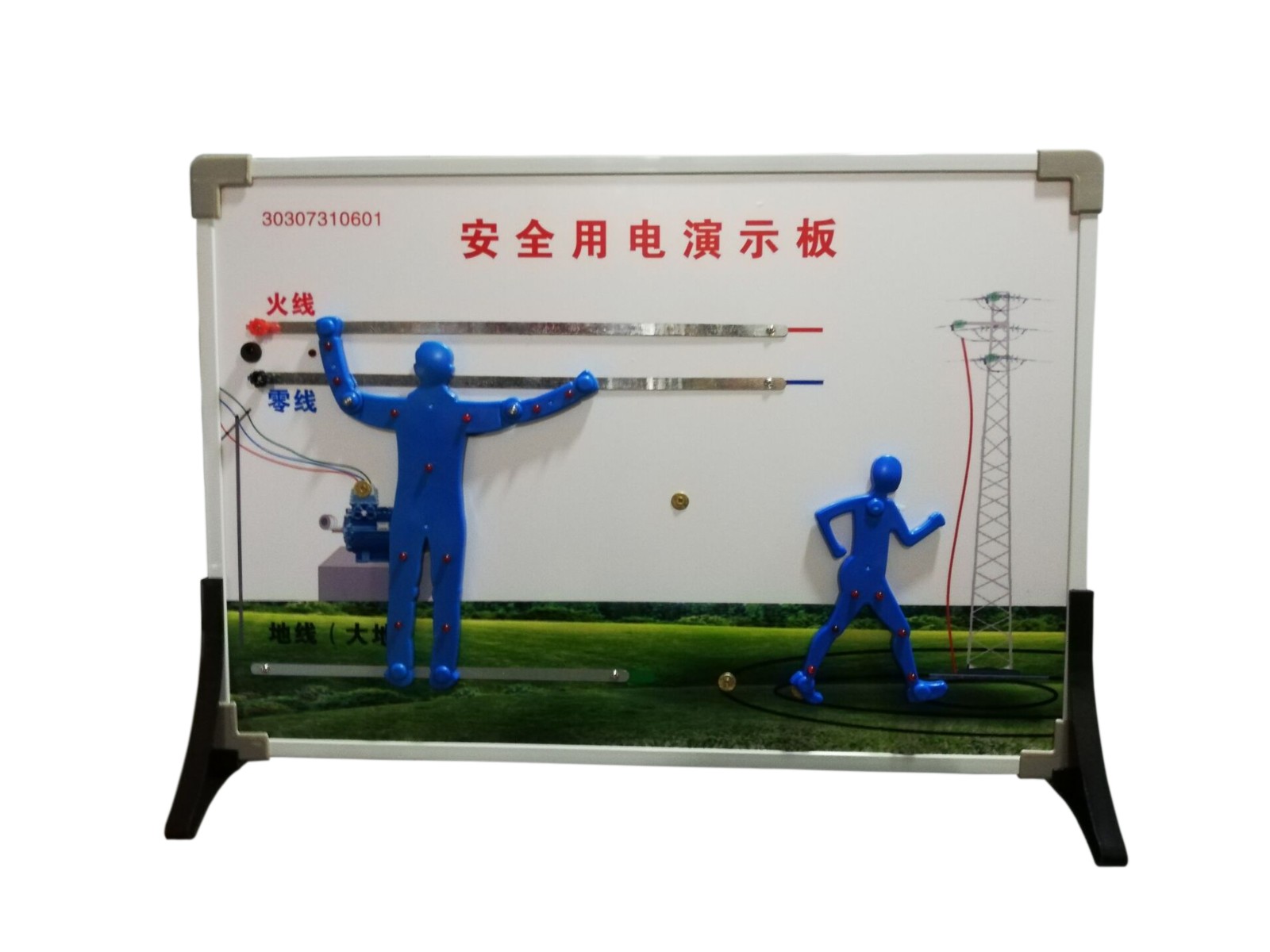

三、本产品机构如上图示

1.底脚腿，   2.电机接入点，   3.12v电源插孔，   4.火线接线柱，   5.零线接触点，   6.人体模型，   7.人体触电转换开关，   8.火线接触点，   9跨步电压人体模型，   10.大地接触点，11.板凳。

四、操作过程

1、把12v电源插入电源插孔3（或12v直流电源直接连接红黑接线柱+、—，正极接在4上。）；

2、把人体上的开关7拨向上方，人体左手上的磁铁接入火线接入点，右手的磁铁接入零线接触点，看到从左手到右手的二极管发亮，说明人体导电；如果把左右手都放在零线或火线接触点灯都不亮，说明没有电流通过。

3、把人体开关7拨向下方，人体右手上的磁铁接触火线接触点，双脚和地面触点接触，二极管发亮，说明人和大地之间有电流通过。
    4、把人体开关7拨向下方，人体右手上的磁铁接触火线接触点，双脚站在绝缘板上，二极管不亮，说明人和大地之没有电流通过。
    5、人的左手的磁铁接触电机接触点2，双脚接触地面接触点，二极管发亮。
    6、跨步电压人体模型9两脚分别接触大地接触点10，二极管发亮。
