SHQ3927家庭照明电路演示板
使用说明书
一、概述:
本仪器是根据新编初中物理教材家庭电路相关知识制作的演示实验装置。本仪器操作简音,效果明显,演示直观。

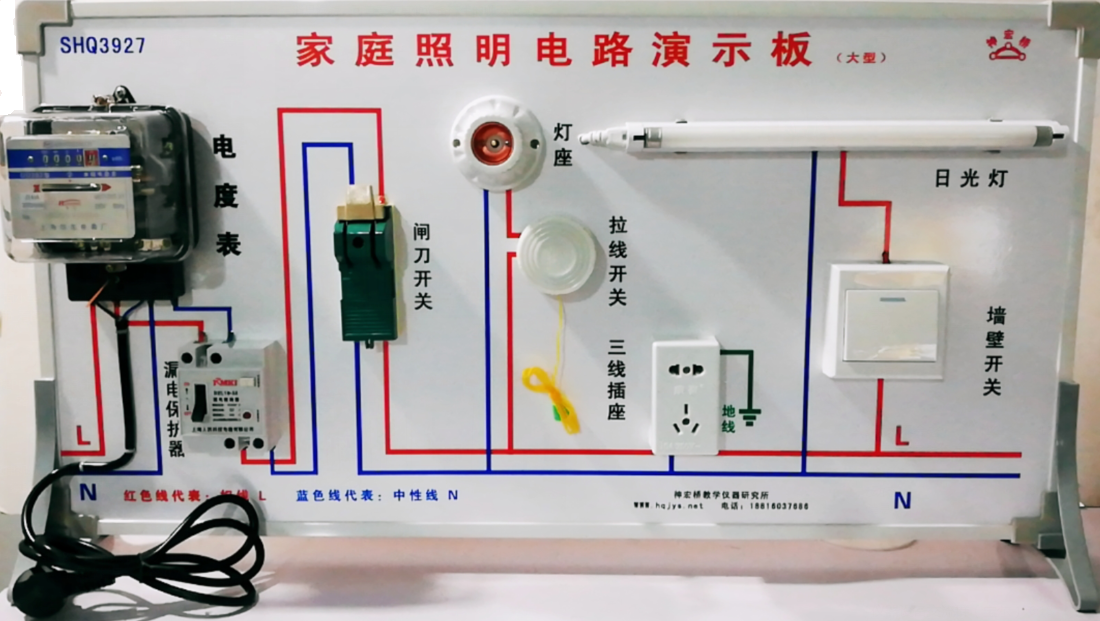

二、结构组成如上图示:
该演示板主要由:电源连接线、电度表、闸刀开关、灯座、拉线开关、三线插座、日关灯、墙壁开关等组成。
三、使用说明
家庭照明电路中所用的电能是通过电网从发电厂输送来的。输电线进户后首先接到电能表上,然后通过漏电保护器到总开关。漏电保护器的作用是,当电路漏电时会自动跳闸。当家庭电路和需要修理时,必须断开总开关,这时室内全部电路与外面的输电线分离,可以保证施工人员的安全。
总开关的后面是保险装置,常用的保险装置是保险丝,装在总开关内。电流过大时保险丝会熔化,切断电路,所以对用电器能够起到保护作用。
在电能表、总开关、保险装置之后就可以连接电灯了。电路中还连接着插座,家用电器连接在插座上。
三、注意事项
注:要安全用电,产品轻拿轻放。放置于干燥处。
配件一共两个底脚,四个固定螺丝。
