B308002焦耳定律演示器

使用说明书

一、概述

焦耳定律实验是全日制中学及全日制初级中学物理教学中必做实验。焦耳定律演示器能完成通电导体放出的热量与电流强度、电阻和通电时间有关(Q=I²Rt)的所有演示实验。该仪器具有可见度大、灵敏度高、直观性强的特点.

二、结构如图

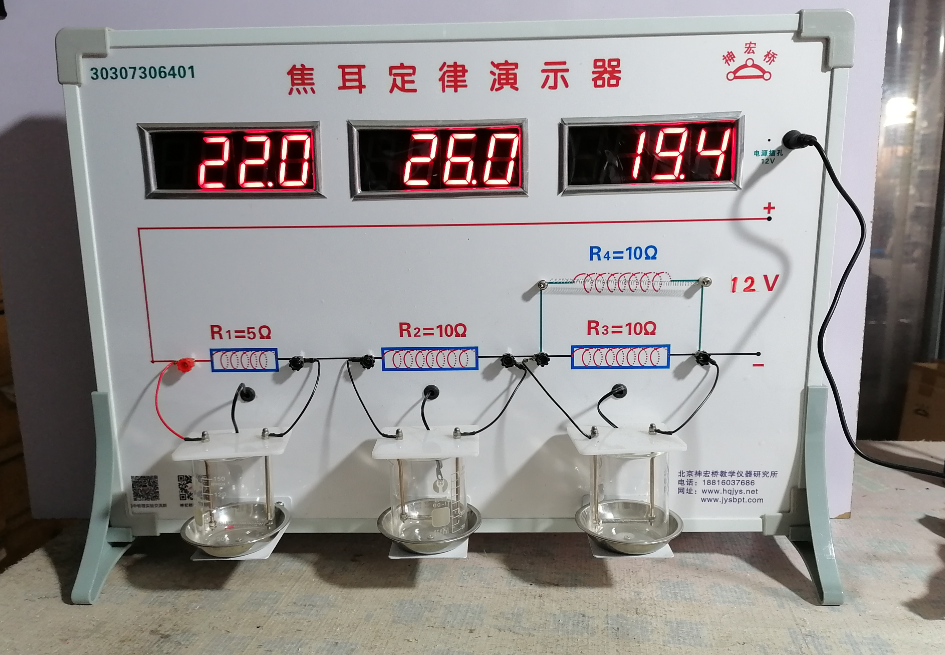

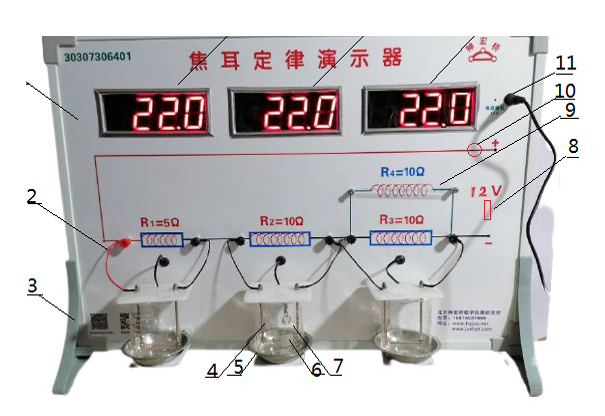

1、面板， 2、插接线  3、底座 4、烧杯 5、不锈钢托盘， 6、电阻丝 7、温度传感器

8、开关  9、R4电阻丝  10、指示灯， 11、电源插头， 12、数显温度计3  13、数显温度计2   14、数显温度计1

三、操作步骤

1、接通电源插头11，分别在三个烧杯4内放入半杯质量相同的同种液体(油），放在对应的不锈钢盘5内。把固定盘放在烧杯上。

2、用短接插头线短接R3，把R1、R2对应插接线2插入对应插孔，观察数显温度计14、13温度变化。

3、用短接插头线短接R1，把R2、R3对应插接线2插入对应插孔，观察数显温度计13、12温度变化。

4、把R1、R2、R3对应插接线2插入对应插孔，观察数显温度计14、13、12温度变化。

四、注意事项

1、由于该实验仪器灵敏度较高，每次调换密闭容器时，都必须先通电一次，以便两边密闭容器内的电阻丝温度相同,同时每次实验前，必须将两U型管液面保持水平，并在零刻度线上，以减少实验误差,使可观察。

2、每次实验完毕后，请拿下气管夹，以防气体冷却收缩后将红墨水吸人密闭容器，实验中切勿将红墨水溢出管外。

3不要随意将密闭容器打开,以防漏气。
