B103901 B10225四组大屏幕数字计时器

使用说明

一、概述

它是根据高一物理课本匀变速直线运动和牛顿第二定律实验教学需要而设计的。

二、结构特征

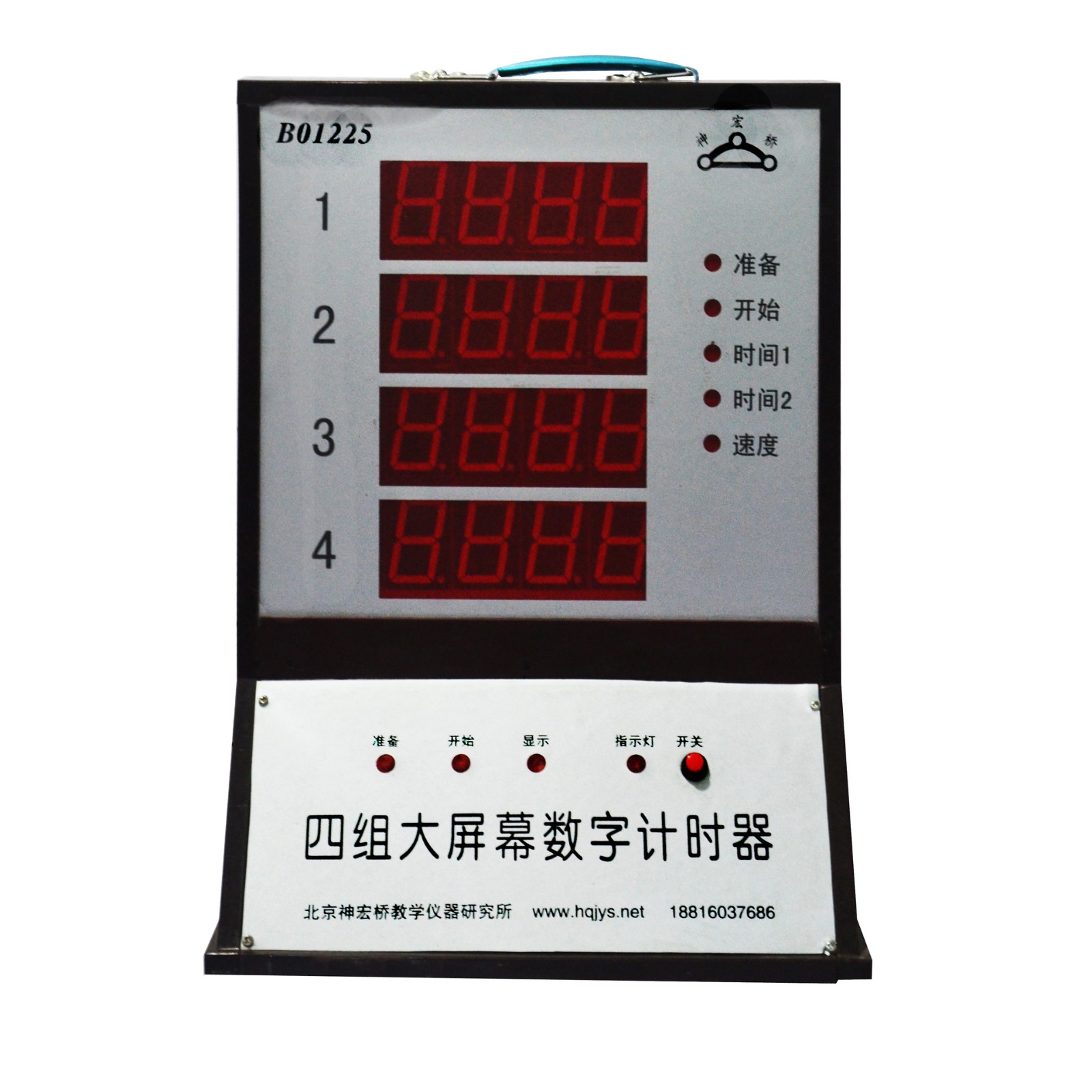

1、数字计时器上方是由四组大屏幕计时器显示器、“准备”指示灯、“开始”指示灯、“时间1”指示灯、“时间2”指示灯、“速度”指示灯组成。

2、下方操作区域有“准备”按钮、“开始”按钮、“显示”按钮、“电源指示灯”、“电源开关”组成。

3、背面由“电源插孔12V”、计时器“1”插孔、计时器“2”插孔、计时器“3”插孔、计时器“4”插孔、“电磁铁”插孔、电池盒盖组成。四个数字显示屏分别对应四个光电门插孔。

三、操作方法

1、打开电池和后盖装4节5号电池，按下电源开关，电源指示灯亮。

2、按下“准备”按钮，上方“准备”指示灯亮，4个数字显示屏处于预备状态，各自指示灯“-”亮，这时磁铁带电具有磁性，小车被电磁铁吸住。

3、①按下“开始”旋钮，上方“开始”指示灯亮，电磁铁断电磁性消失小车被释放，四个计时器分别在屏幕上显示计时。当小车的挡光片经过所有光电门后，挡光停止计时“时间1”亮，这时显示屏显示的是从开始到挡光的时间。

②然后按下“显示”按钮，这时出现“时间2”亮，显示各个挡光片挡光的时间。再按“显示”按钮，“速度”指示灯亮，显示挡光片经过各光电门时的速度。再依次按“显示”按钮，分别显示“时间1”、“时间2、”“速度”依次亮。

4、使用两路或三路计时器，①按下“准备”开关，“准备”灯亮，四个显示器指示“-”亮。再按下“显示”按钮，显示器4指示灯“-”灭，说明“显示器4”不工作。再按下“显示”按钮，显示器3指示灯“-”灭，显示器“3”“4”不工作.再按下“显示”按钮，显示器2指示灯“-”灭，显示器“2”“3”“4”不工作。再按下“显示”按钮，四个显示器指示灯“-”全亮，四个计时器全部工作。

四、配件
