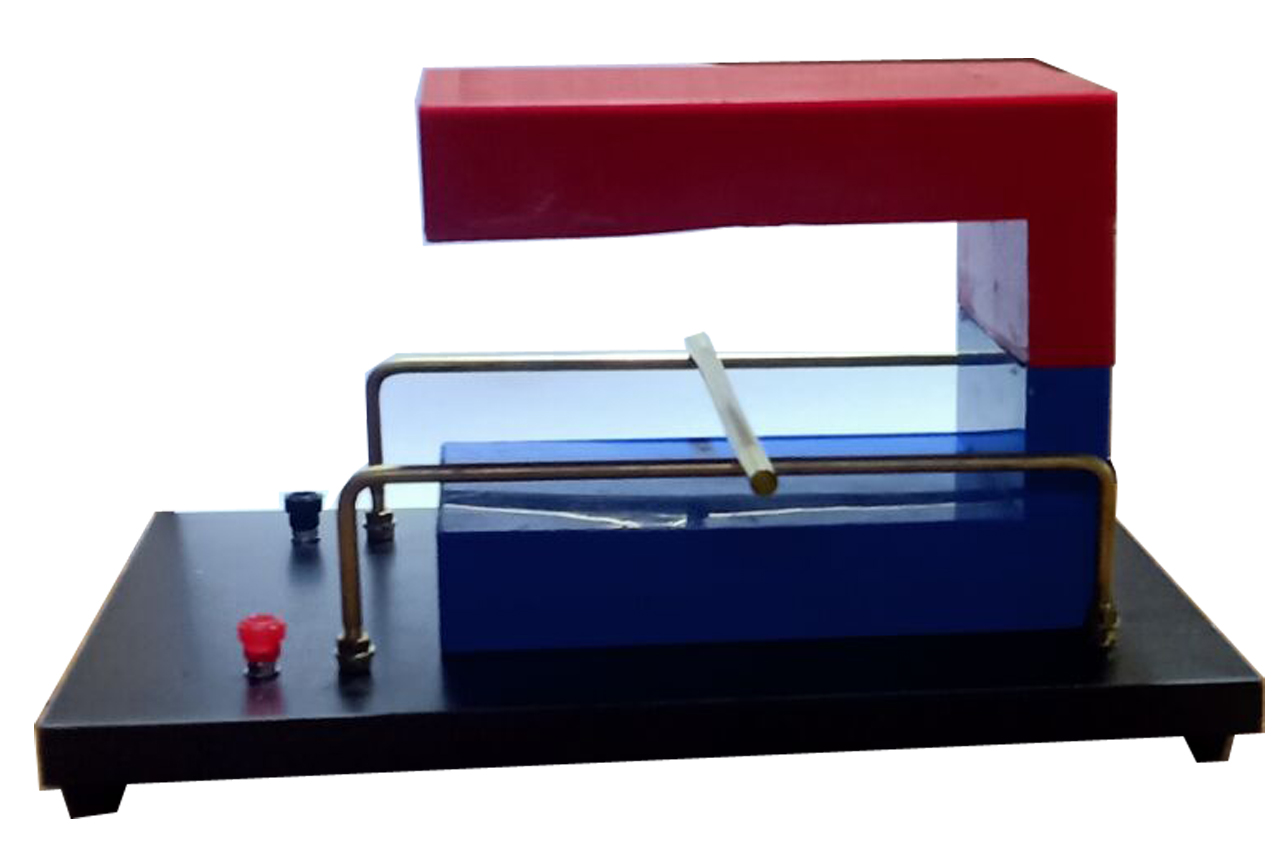

磁场对电流作用演示器一	磁场对电流作用演示器二

————————————————————————————————————————————

磁场对电流作用演示器说明书

一、概述：

本仪器是为中学物理教学探究通电导体在磁场中的作用而设计。结构合理，效果明显，演示方便。加深学生的对通电导体在磁场中作用的记忆。

二、结构：

1、底座

2、匀强磁体

3、通电导体

4、铜导轨

5、接线柱

3V直流电源（自备）

三、试验方法

1、匀强磁体放置于底座上，位于两铜导轨中间，通电导体放置于铜导轨中间。

2、接线柱接入12V蓄电池，观察通电导体在磁场中运动，并观察通电导体运动方向。

3、可互换匀强磁体的极性或直流电源的正负极，观察通电导体在磁场中的运动方向。

四、注意事项：

防潮、防腐蚀、轻拿轻放、防震动、防碰撞
