X31962探究影响安培力方向因素演示器

一、概述：

该仪器是根据高中物理选修课本3-1第三章《磁场》第4节“磁场对通电导线的作用力”教学需要而设计的，它效果明显、结构简单、操作方便、可见度大等特点。

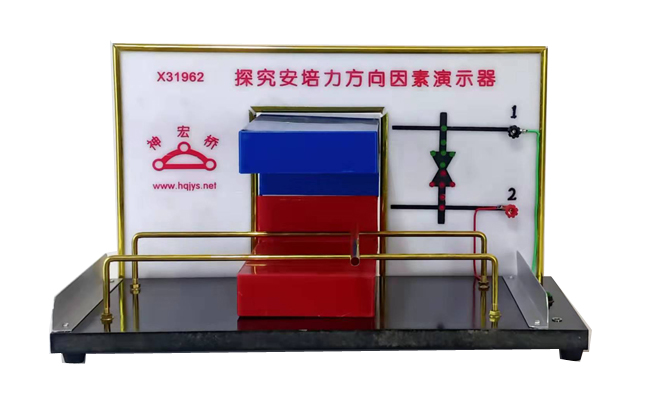

二、结构：（如右图）

它是由1、底座、2、挡板、3、铜制导轨、4、门型磁铁、5、电流方向指示灯、6、接线柱、7、铜管、8、开关按钮组成如图所示。
三、使用方法：
    1、如图所示，将4号门型磁铁放入演示器上。将6号接线柱分别接入6V直流电源正负极。将7号铜管横放在铜制轨道上。

2、按下8号开关，观察7号铜管运动方向。

3、分别变动磁铁的N、S极方向和电源正负极方向，观察铜管的的受力和运动方向。

四、注意事项：

1、注意轻拿轻放，保证显示器的完整性。

2、由于磁铁较大，拿取时注意安全。
