法拉第高灵敏箔片验电器
使用说明书
一、使用注意事项：
箔片极易损坏，使用时需注意以下几点：
1、箔片验电器所带电量过多时，金箔易损坏，因此电量要适当，以箔片达到水平为限度才好。
2、不要直接用起电棒给箔片验电器带电，以免损坏箔片。
3、不要手持带电起电棒在验电器的玻璃前后停留，以免将箔片自验电器上撕下。
4、不要随意打开玻璃，以免空气流动损坏箔片。
5、用其它验电器，可进行满意的实验时，不要使用箔片箔验电器。
二、用途：
箔片验电器是高灵敏度验电器。在静电学实验中，用于其他验电器不能胜任的、要求有高灵敏度的场合。

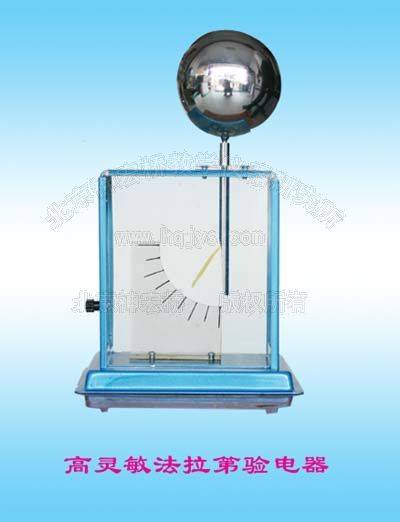

三、结构如上图示：
方形金属外壳，有机玻璃绝子上塑有金属杆、杆的上方装有半球形布电器。下方贴有箔片（纯金制成）。
验电器的正反两面。均装透明玻璃，这是为了可以在投影仪上使用。
金属外壳上，装有一只接线柱，有些实验要求外壳接地时，用此接线柱接地。
箔片的侧方，有透明的塑料刻度牌。
四、用法：
本仪器主要取其高灵敏度，配合其他仪器，做一些用普遍箔片验电器或指针验电器不能胜任的实验。
下面列出几项单独使用箔片验电器的实验。
（一） 箔片张角和电量的关系：
器材：箔片验电器、验电球、起电棒。
步骤：
1． 用有机玻璃棒与绸子摩擦，使棒带电。用验电球接触起电棒，使验电球带上电荷。然后用验电球去接触箔片电器，使验电球接触半球形布电器的内表面。可观察到验电器的箔片张开了。
2． 重复上述操作。经过几次后，验电器所带电菏逐渐增加，金箔的张角也逐渐增大，最后箔片的张角可达到最大限度。
3． 用硬橡胶棒与毛皮摩擦，象上面1、2项里那样操作，也可得到同样的结果。
4． 用手摸一下验电器和验电球，使其所带电菏消失。
5． 用验电球接触带电的有机玻璃棒（正电荷）再让验电球去接触验电器上的球形布电器的内表面，这时箔片验电器带上正电菏、箔片张开一定角度，这时让验电球去接触带电的硬橡胶棒（负电荷）然后再让验电球去接触验电器上的布电器的内表面，则箔片验电器又有了负电菏，这时我们可以观察到，由于正负电荷的中和，验电器的箔片几乎完全闭合。
（二） 静电感应引起的电菏分布（1）
器材“箔片验电器，起电棒。
步骤：
1． 把带正电菏的起电棒，靠近箔片验电器的布电球，当带电棒移近时，箔片张开，远离时，箔片闭合。
2． 用带负电的起电棒，重复上面的实验。
3． 先让箔片验电器带上正电菏，使其张角约30~40度
4． 用带正电的起电棒，慢慢地移近布电球时，箔片张角增大。
5． 用带负电的起电棒，慢慢地移近布电球时，箔片将逐渐闭合。当带电棒更靠近布电球时，箔片将再次张开。
6． 先使箔片验电器带负电，重复上面的实验，可以观察到相反的结果。
（三） 静电感应引起的电菏分布（2）
器材：箔片验电器二台，验电器连接杆，起电棒。
步骤：
1． 将二只完全相同的验电器并排放置，用验电器连接杆把它们连接起来。
2． 手持带电棒、靠近一只验电器的布电球，这时两个验电器的箔片都张开。
3． 仍然使带电棒靠近验电器的布电球。用手取下验电器连接杆再移走带电棒。两只验电器的箔片仍然张开。
4． 利用方法（二）的实验可确定，留在两只验电器上电荷的正负，靠近带电棒一侧的验电器与带电棒所带的异种电菏，而远离带电棒的验电器，带与起电棒同种电菏。
5． 用验电器连接杆，把两只验电器连接起来，由于电菏中和，两只验电器的箔片完全闭合。这个现象说明，由于静电感应产生的电荷总是等量的。
（四） 静电菏分布在外表面
器材：箔片验电器二个，验电球、起电棒。
步骤：
1． 毛皮与胶棒磨擦，使其中一个法拉弟高灵敏验电器带电，看到箔片张开。
2． 用验电球接触带电的内表面，然后接触另一个验电器的圆筒，重复多次接触，箔片仍不张开。
3． 用验电球接触带电的外表面，然后接触另一个验电器的圆筒，重复多次接触，原来不带电的验电器箔角度增大，原来带电的验电器箔角度减小。
五、维护：
1、按“注意事项“所列要求操作，以免损示仪器。
2、箔片如有损坏、自行粘贴。
粘贴箔片是一项要求有一定技术的手工作业，请按下述要求操作：
A、操作人员戴口罩，以免人呼吸时，吹动箔片而损坏。
B、操作地的四周要进行遮挡，造成一块空气不流动的环境进行操作。
C、箔片是用二张薄纸夹起来的，取箔片一张，用新的剃刀片，连薄纸一起，按要求尺寸切下。
D、用刀把火柴杆修尖。将二片薄纸中的一片掀起，退出约5—6毫米，露出箔片。
E、用镊子夹住箔片（轻些）外的薄纸，使露出的箔片部分对准应粘部位，再用火柴杆轻轻地压一下，即成。
F、小心地取下夹持金箔的二片薄纸。
上述操作，要谨慎小心地进行，不然极易失败。
