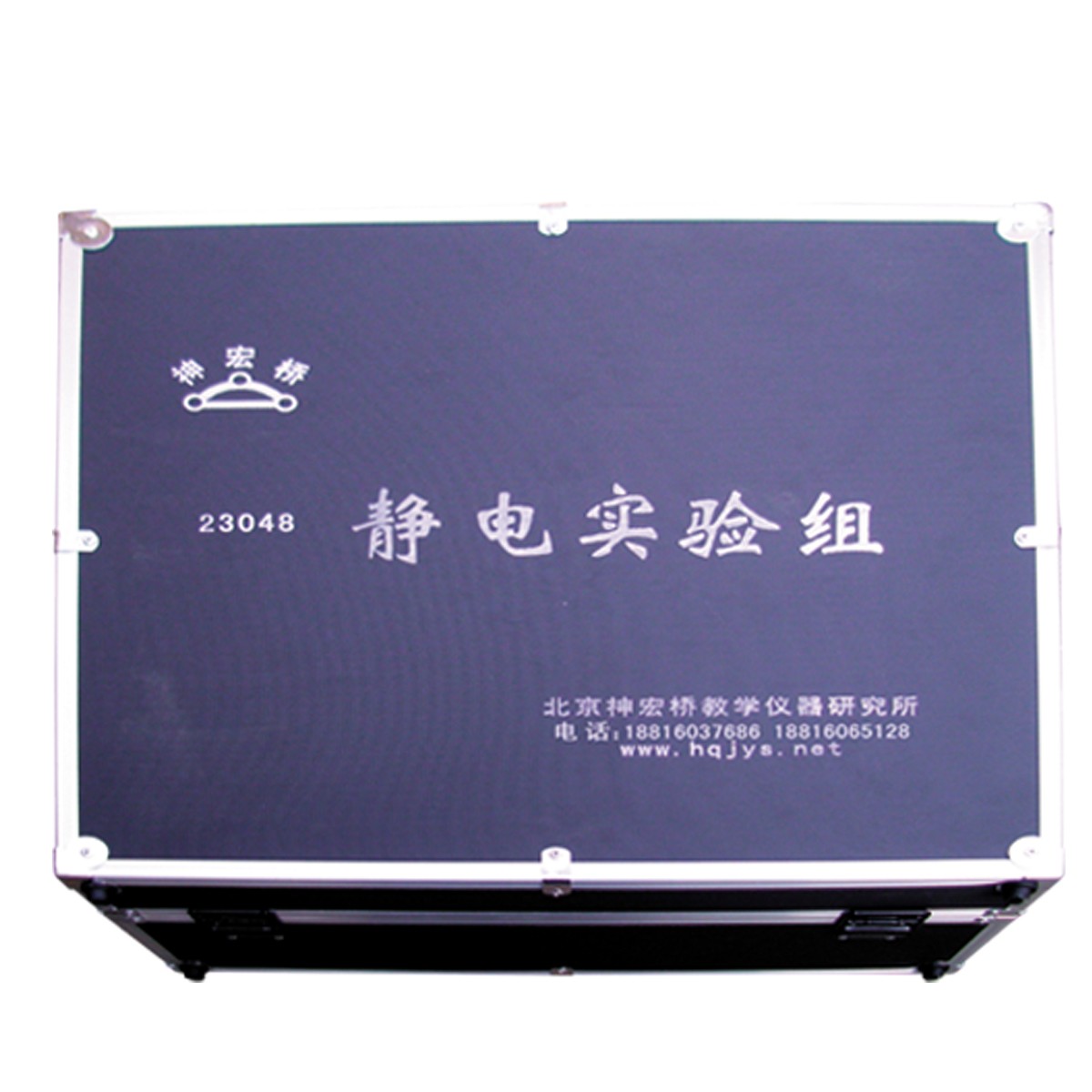

23048静电实验组使用说明书

一、概述:

本仪器是根据中华人民共和国教育部颁发的JYT0406-2010高中理科教学仪器配备标准研发的-种新型的模型仪器，本仪器结构简单，操作方便，可见度大，便于学生理解。

二、构造:

1、图A中A1表示铜片、A2表示电极、A3表示静电球、A4表示绝缘支架、A5表示底座、A6表示电极、A7表示静电针。

2、图B中Bl表示金属网罩、B2表示静电显示条、 B3表示静电显示条。

3、图C中Cl表示夹子、C2表示乳胶管、C3表示橡胶塞子、C4表示线圈、C5表示电极、C6表示电极、C7表示底座、C8表示电极。

4、图D中D1表示绝缘管、D2表示电极、 D3表示绝缘管支架、D4表示线路板支架、D5表示电极、D6表示底座。

5、图E中E1表示支架、E2表示带电球、E3表示电极、E4表示底座、E5表示电极。

6、图F中F1表示转轮、F2表示转轮支架、F3表示电极、F4表示固定丝、F5表示静电针、F6表示金属杆、F7表示电极、F8表示底座。

三、实验方法:

1.避雷针原理:

用感应起电机的两极分别接避雷针原理的两极，摇动感应起电机就会看到A7静电针与A1铜片之间放电现象。说明尖端容易放电.

2.静电屏蔽:

用感应起电机的一个电极靠近金属网罩，摇动感应起电机就会发现金属网罩内的B2静电显示条不动，金属网罩外的B3静电显示条张开，说明金属网單起到静电屏蔽作用。

3.静电除尘:

用感应起电机的两极分别接避雷针原理的两极，通过乳胶管C2通入烟雾然后封闭，摇动感应起电机就会看到烟雾迅速消失。说明静电除尘作用。

4.静电植绒: :

用感应起电机的两极分别接静电植绒器的两极，在绝缘管E1开口处放点羽绒，摇动感应起电机就会看到羽绒迅速打在线路板，如果在线路板上粘上胶，羽绒就会粘到线路板上。说明静电植绒现象。

5.静电乒乓:

用感应起电机的两极分别接静电乒乓的两极，摇动感应起电机就会看到静电球来回摆动。说明静电的作用。

6.静电转轮:

用感应起电机的两极分别接.静电转轮的两极，摇动感应起电机就会看到静电转轮的转动。说明静电的作用。
